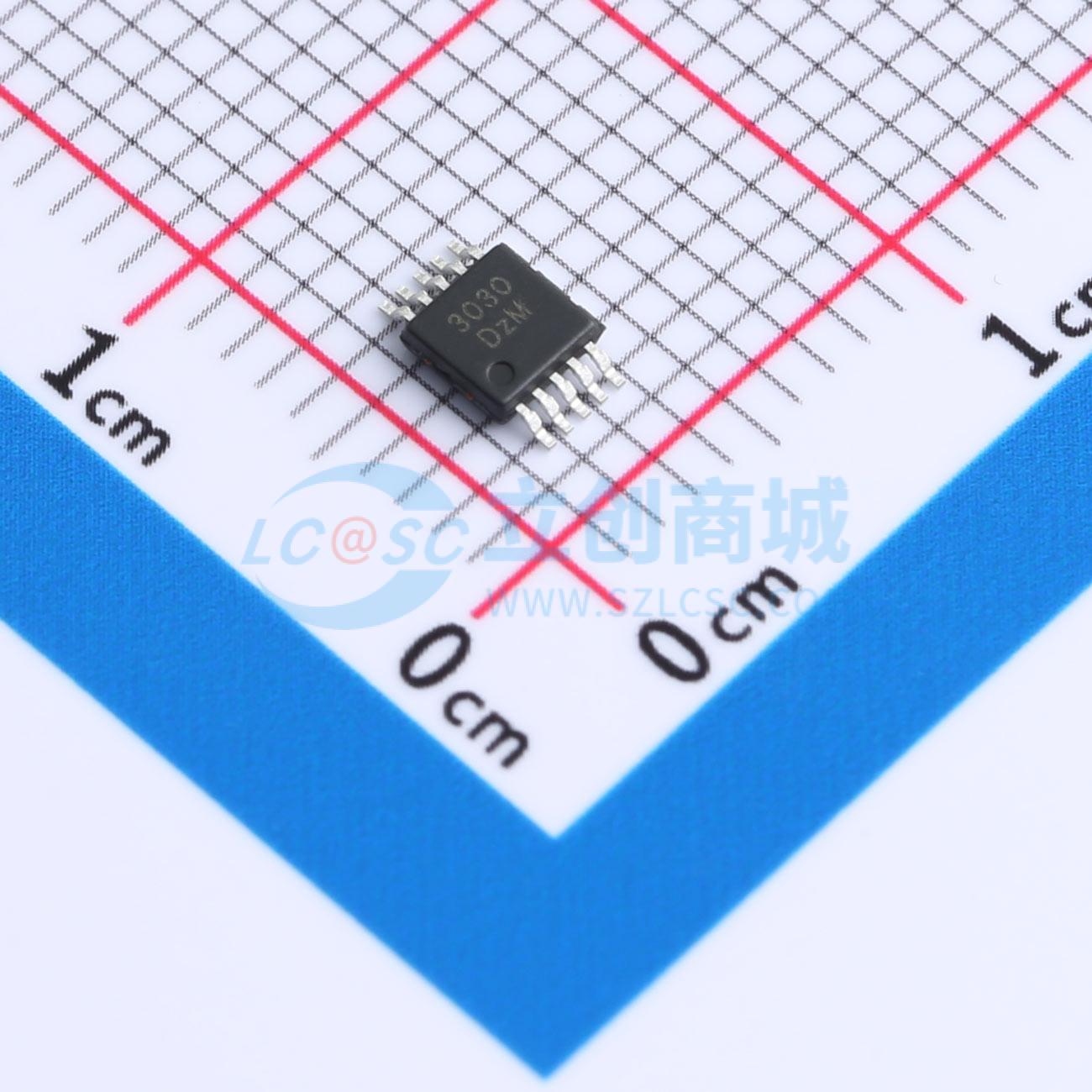

温馨提醒：图片仅供参考，商品以实物为准

IBSP3030ADJMS10R00

高性能LDO线性稳压器

描述: 1.6μVRMS超低噪声、20V、200mA、低静态电流线性稳压器
品牌名称: Inbisen(英彼森半导体)
商品型号: IBSP3030ADJMS10R00
商品编号: C42389820
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.0788克(g)

商品参数

商品概述

IBSP3030 是一款0.5V至16V可调电压输出、高性能、低压差线性稳压器件。采用超低噪声和超高PSRR架构，非常适合用于对噪声敏感的应用电路中。该器件可在 350mV 典型压差条件下提供200mA电流。工作静态电流的典型值为 3.2mA ，并在关断模式下远小于 1μA。IBSP3030具备宽输出电压范围（0.5V至16V）以及在稳定输出的情况下，提供优异的输出噪声、PSRR、带宽和负载调整率。此外，该稳压器还拥有可编程电流限值，快速启动和用于指示输出电压调节的能力。应用中，IBSP3030推荐输出端采用不小于 4.7μF 陶瓷电容以达到良好的噪声性能和实现电路稳定。内置多种保护电路，包括过流、内部折返电流限值、过热限制等。 IBSP3030支持DFN10、MSOP10封装。

商品特性

超低RMS噪声：1.6μVRMS （ VN=4V ，VOUT =3V ， IOUT=10mA ，10Hz至100kHz）
超低噪声密度： 3nV/√Hz （在 10kHz）
超高PSRR：120dB（在100Hz）118dB（在10KHz）95dB（在100KHz）78dB（在1MHz）40dB（在10MHz）
输出电流：200mA
宽输入电压范围：2.4V至20V
单个电容器改善噪声和PSRR
高带宽：1MHz
可编程电流限值
压差：350mV @200mA
输出电压范围：0.5V至16V
快速启动能力
高精度使能/UVLO
具有内部折返电流限制
通过外部电阻配置输出电压

应用领域

RF电源：PLL、VCO、混频器、低噪声放大器（LNA）
超低噪声仪表
高速/高精度数据转换器
医疗应用：成像、诊断
高精度电源
用于开关电源的后置稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	500mV~16V
	输出电流	200mA
	电源纹波抑制比(PSRR)	120dB@(100Hz)
	压差	350mV@(200mA)

	属性	参数值
	静态电流(Iq)	3.2mA
	噪声	1.6uVrms
	特性	PG脚；过流保护；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
