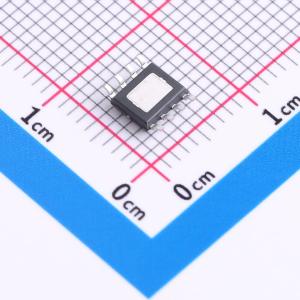

TC4056A/C

停产 1A线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 1A 线性锂离子电池充电器
品牌名称: FM(富满)
商品型号: TC4056A/C
商品编号: C42389812
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.182748克(g)

商品参数

商品概述

TC4056A 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的ESOP8/DIP8 封装与较少的外部元件数目使得TC4056A 成为便携式应用的理想选择。TC4056A 可以适合USB 电源和适配器电源工作。由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10 时，TC4056A 将自动终止充循环。当输入电压（交流适配器或USB 电源）被拿掉时，TC4056A 自动进入一个低电流状态，将电池漏电流降至2uA 以下。TC4056A 在有电源时也可置于停机模式，以而将供电电流降至55uA。TC4056A 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的LED 状态引脚。

商品特性

高达1000mA的可编程充电电流
无需MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池、采用SOP 封装的完整线性充电器
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到±1%的4.2V 预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
充电状态双输出、无电池和故障状态显示
C/10 充电终止
待机模式下的供电电流为55uA
2.9V 涓流充电器件版本
软启动限制了浪涌电流
电池温度监测功能
采用8 引脚封装（ESOP - 8，DIP - 8）

应用领域

移动电话、PDA
电子词典
MP3、MP4 播放器
GPS
数码相机
便携式设备、各种充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4V~8V
	最大充电电流	1A
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	55uA
