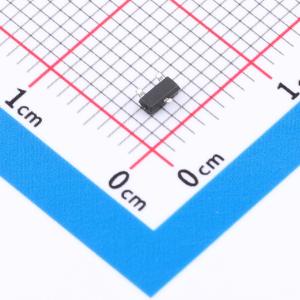

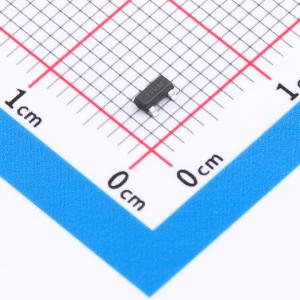

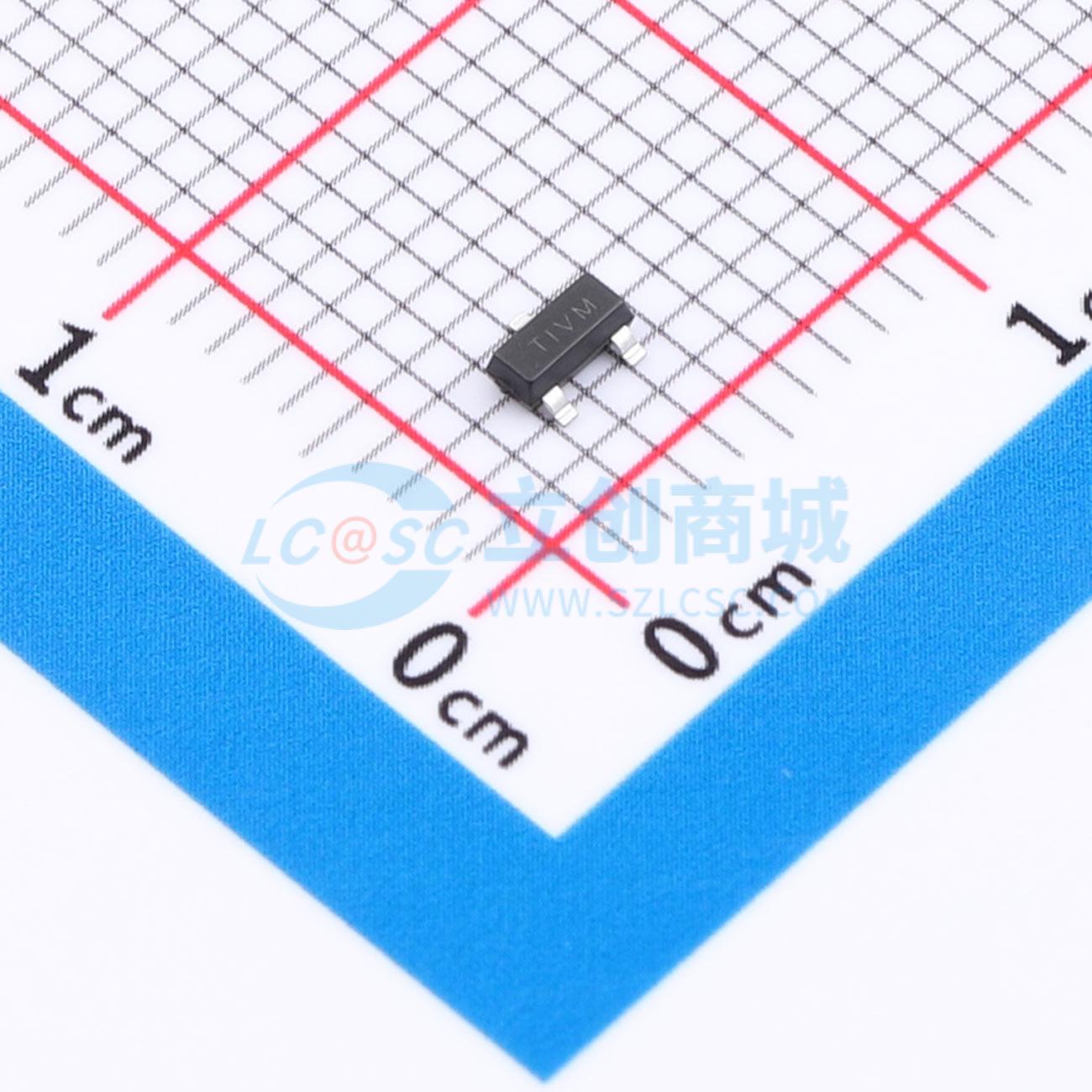

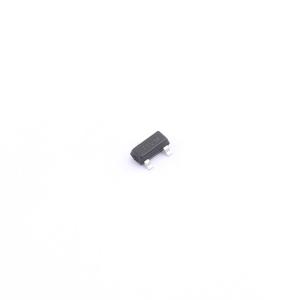

SITNE24V2BNQ-3/TR
2线双向瞬态电压抑制器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 用于保护两条汽车控制器局域网 (CAN) 总线线路免受静电放电和其他瞬态损害。采用SOT-23封装，标准产品无铅无卤。
- 品牌名称
- SIT(芯力特)
- 商品型号
- SITNE24V2BNQ-3/TR
- 商品编号
- C42389475
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.064772克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 38V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 304W@8/20us | |
| 击穿电压 | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 24pF |
商品概述
SITNE24V2BNQ是一款瞬态电压抑制器，旨在保护两条汽车控制器局域网（CAN）总线线路免受静电放电（ESD）和其他瞬态现象造成的损坏。 SITNE24V2BNQ采用SOT - 23封装。标准产品无铅且无卤。
商品特性
- 反向关断电压：最大24V
- 每条线路符合IEC61000 - 4 - 2（ESD）标准的瞬态保护：±30kV（接触放电）；±30kV（空气放电）
- ISO 10605（ESD）：±30kV（接触放电）
- IEC61000 - 4 - 5（浪涌）：8A（8 / 20μs）
- 电容：典型值CJ = 24pF
- 低漏电流
- 低钳位电压：典型值VCL = 30.5V @ IPP = 16A（TLP）
- 固态硅技术
- 器件满足MSL 1要求
- 通过AEC - Q101认证
- 提供绿色环保无铅封装
应用领域
- CAN总线保护
- 汽车应用
- 电子控制单元
- 车身控制单元
- 高级驾驶辅助系统（ADAS）控制单元
- 动力总成控制单元
