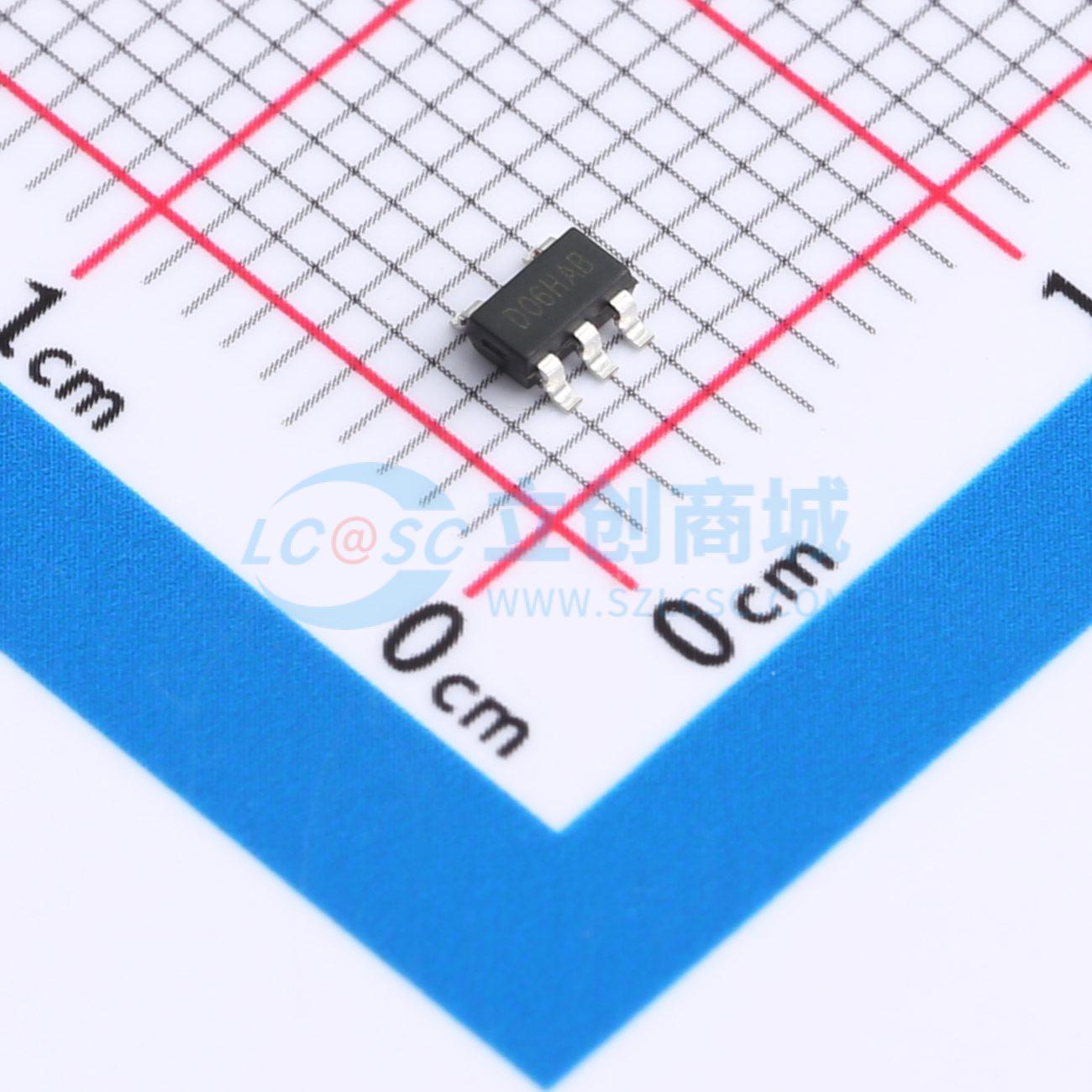

温馨提醒：图片仅供参考，商品以实物为准
EA6808
低功耗负载开关/USB电源开关/限流保护开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 85mΩ/1A 13μA 典型值于开机状态 1μA 典型值于关机状态 宽输入电压范围：2.4-5.5V
- 品牌名称
- everanalog(申风)
- 商品型号
- EA6808
- 商品编号
- C42389063
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0501克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.4V~5.5V | |
| 导通电阻 | 85mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
商品概述
EA6808是一款经济高效、低电压的单P沟道MOSFET负载开关，专为自供电和总线供电的通用串行总线（USB）应用而优化。该开关的输入电压范围为2.4V至5.5V，非常适合3V和5V系统。该开关的低导通电阻RDS(ON)为85mΩ，满足USB压降要求。EA6808还具备热过载保护功能，可限制功耗和结温。它可用于控制高达1A的负载。开关导通状态下，静态电源电流典型值为13μA；开关关断状态下，电源电流降至小于1μA。EA6808采用SOT23 - 5封装。
商品特性
- 符合USB规范
- 集成85mΩ功率MOSFET
- 低电源电流：开关导通状态下典型值为13μA，开关关断状态下典型值为1μA
- 宽输入电压范围：2.4V至5.5V
- 快速瞬态响应：<2μs
- 反向电流阻断
- 热关断保护
- 热插拔应用（软启动）
- 采用5引脚SOT23 - 5封装
应用领域
- USB总线/自供电集线器
- USB外设
- 笔记本电脑
- 电池充电电路
- 个人通信设备
