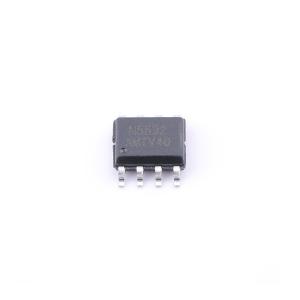

NE5532
双路低噪声运算放大器
- 描述
- 双运算放大器，专为改善音调控制而设计，具有低噪声，更高的增益带宽，高输出电流和低失真比等特点
- 品牌名称
- Gcore(扬州国芯)
- 商品型号
- NE5532
- 商品编号
- C42389052
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.174702克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 44V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 15MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 200nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 6mA | |
| 输出电流 | 120mA | |
| 工作温度 | -20℃~+85℃ | |
| 双电源(Vee~Vcc) | -22V~22V |
商品概述
NE5532是一款双运算放大器，专为改善音调控制而设计，最适合音频应用。 具有低噪声，更高的增益带宽，高输出电流和低失真比等特点。不仅最适合音频前置放大器和有源滤波器的声学电子部件，而且适合工业测量工具，还适用于较高输出电流的耳机放大器。 采用SOP8和DIP8封装形式。
商品特性
- 低输入噪声电压
- 低失真度：约0.0005%
- 内部ESD保护
- 转换速率：9V/μS
- 单位增益带宽积：15MHz
应用领域
- 有源滤波器
- 补偿放大器
- 音频前置放大器
- 耳机放大器
- 低压手持电子仪器
