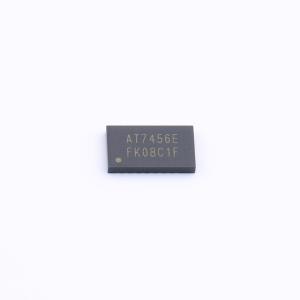

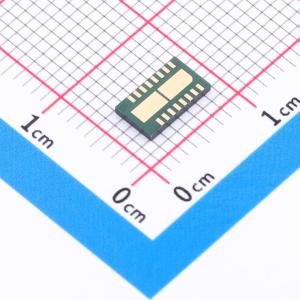

AT7456ELAH
集成了EEPROM的单通道、单色随屏显示器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 集成了视频驱动器、同步分离器、视频分离开关以及EEPROM，提高了系统的集成度，有效降低了系统成本。采用符合NTSC和PAL制式的512个用户可编程字符，适合于全球市场。能够方便地以任意字符、尺寸显示各种信息，例如公司标识、常用图形、时间、日期等。预先装载了512个字符和图形，并可以通过SPI兼容串行接口进行在线编程。提供28引脚的HTSSOP封装以及16引脚的LGA封装，工作温度范围为 -40℃至 +85℃。
- 品牌名称
- 杭州中科微
- 商品型号
- AT7456ELAH
- 商品编号
- C42388749
- 商品封装
- LGA-16(4x6.8)
- 包装方式
- 编带
- 商品毛重
- 0.145克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 驱动器 | |
| 数据接口 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.15V~5.25V | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 功能特性 | 非易失性配置存储 |
商品概述
该器件是一款集成了EEPROM的单通道、单色随屏显示发生器，集成了视频驱动器、同步分离器、视频分离开关以及EEPROM，提高了系统的集成度，有效降低了系统成本。它采用符合NTSC和PAL制式的512个用户可编程字符，适合于全球市场。能够方便地以任意字符、尺寸显示各种信息，例如公司标识、常用图形、时间、日期等。预先装载了512个字符和图形，并可以通过SPI兼容串行接口进行在线编程。提供28引脚的HTSSOP封装以及16引脚的LGA封装，工作温度范围为-40℃ ~ +85℃。
商品特性
- 512个用户定义字符或图形存储于EEPROM
- 字符大小为12×18像素
- 闪烁、反色和背景控制字符
- 可逐行设置亮度
- 最多显示16行×30列字符
- 视频驱动器输出带有衰减补偿
- LOS、VSYNC、HSYNC和时钟输出
- 内置同步发生器
- 可外部输入复合同步信号
- 兼容于NTSC和PAL
- SPI兼容串行接口
- 出厂时带有预先编程的字符组
应用领域
- 安全监控系统
- 安全监控摄像机
- 工业监控
- 室内娱乐系统
- 手持测量仪器
- 消费类电子
