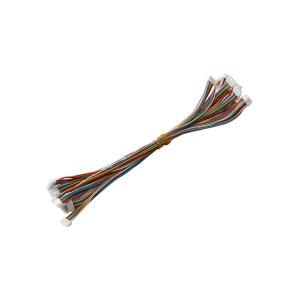

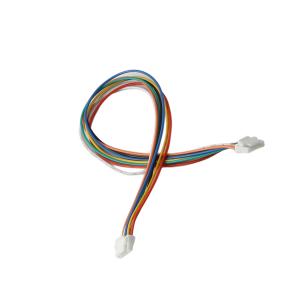

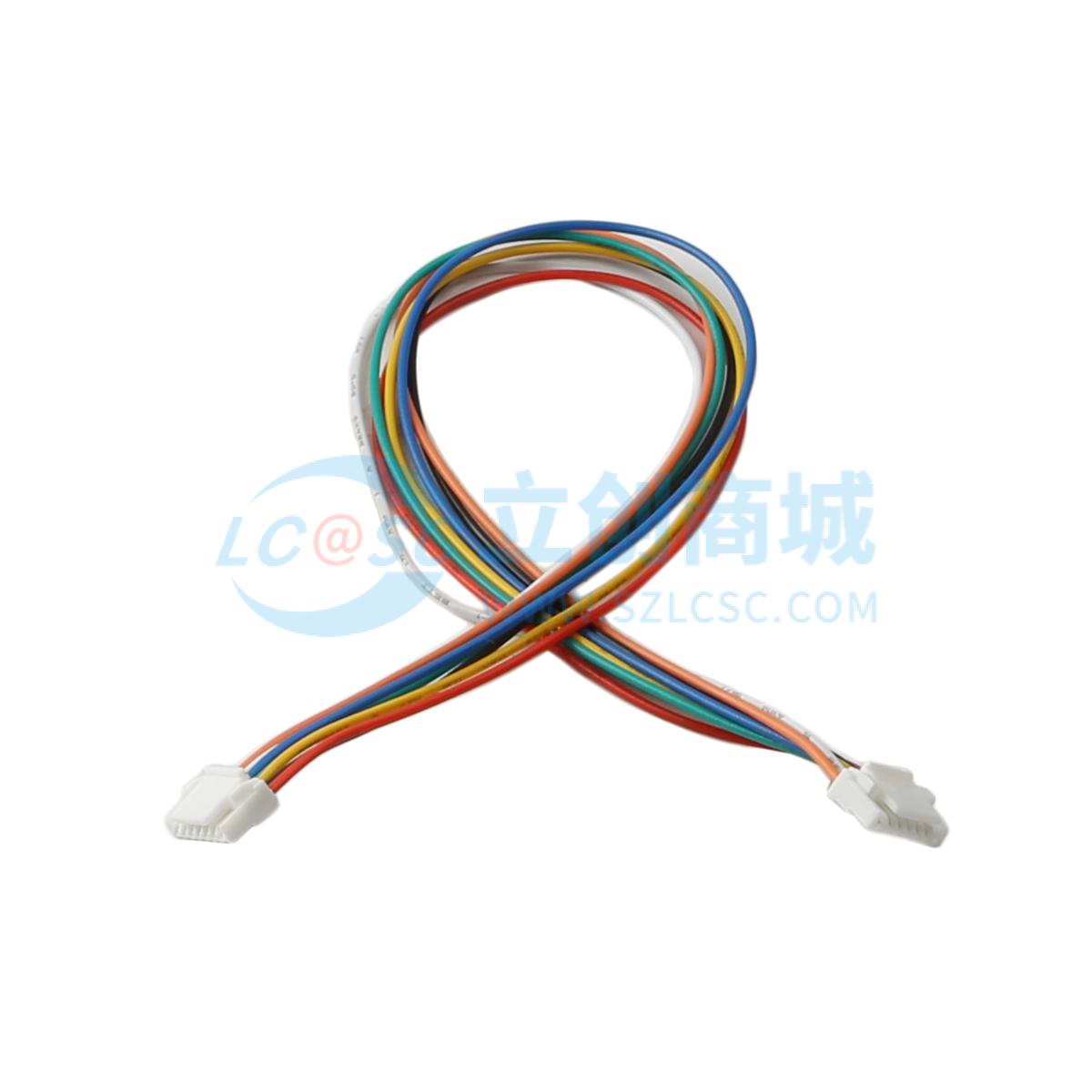

XKB Connection(中国星坤)1.25mm 线对板连接器(JST GH)HSG,7P 端子线,长度200mm正接X1251T-07-A28LGRYWBN-L200-F

工业品

价格：￥1.88价格含税（税率13%）

10+￥1.76

200+￥1.46

品牌名称: XKB Connection(中国星坤)
商品型号: X1251T-07-A28RBYGLW(YR)-L200-F
商品编号: C42388347
商品毛重: 2.815克(g)

广东仓190

购买数量

条

(200条/袋，最小起订量1条，递增量：1)

总价金额：

￥0.00

近期成交1单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 连接器类型：采用1.25mm线对板设计，兼容JST GH系列连接器，适配性强，满足小型化连接需求。

2 端子与线长：7Pin端子配置，线长200mm±5mm，可满足中小距离的电路连接场景；线材包含红、黑、黄、绿、蓝、白、橙七种颜色，便于接线时的信号/电源路径识别与区分。

3 材料与结构：胶壳选用X1251H-07-X0型号，端子为X1251T-PSN型号，结构设计牢固，插端子面连接稳定，各接触件安装牢固、标识清晰；线材规格为UL1332/28AWG，电气性能与机械性能可靠。

4 品质管控：成品需通过多维度检测——100%外形尺寸检测，确保与图示尺寸一致；外观检测要求无破损、划伤、脏污、变形；结构检测要求线材、胶壳、五金及接触件安装牢固；导通性100%测试（DC300V环境下，绝缘电阻≥20MΩ、导通电阻＜1Ω），保障电气连接稳定无故障。

使用场景 APPLICATIONS

1 工业自动化领域：适用于PLC、传感器、执行器等自动化设备的信号/电源连接，满足高密度、小型化的布线需求，提升设备内部空间利用率。

2 消费电子行业：可用于智能穿戴、蓝牙耳机、小型家电（如加湿器、风扇）等产品的内部电路模块连接，实现紧凑空间内的可靠信号传输。

3 通讯设备制造：路由器、交换机等网络设备的模块间连接，或通讯模块（如4G/5G模组）与主板的信号传输，保障数据传输的稳定性。

4 仪器仪表领域：测试仪器、医疗设备（如血糖仪、小型监护仪）的内部连线，确保信号采集与传输的准确性，满足高精度设备的连接要求。

注意事项 PRECAUTIONS

1 操作规范：插拔连接器时，需沿插端子面的方向平稳操作，避免暴力插拔导致端子变形、胶壳损坏，影响连接可靠性。

2 存储要求：存放环境需干燥、通风，温度控制在-20℃~40℃、湿度≤60%，避免线材因潮湿、高温加速老化，或胶壳/端子受腐蚀。

3 预检要求：使用前需检查产品外观，确认胶壳、端子无破损，线材无划伤、断线，标识清晰；并通过导通测试验证电气性能，确保无断路、短路现象。

4 接线要求：接线时需严格按照接线图（A端与B端的端子编号、线材颜色对应关系）进行连接，避免接反导致设备故障或损坏。

规格书

放大查看下载PDF

XKB Connection(中国星坤)1.25mm 线对板连接器(JST GH)HSG,7P 端子线,长度200mm正接X1251T-07-A28LGRYWBN-L200-F
