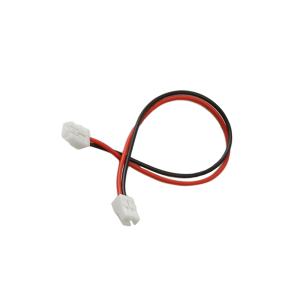

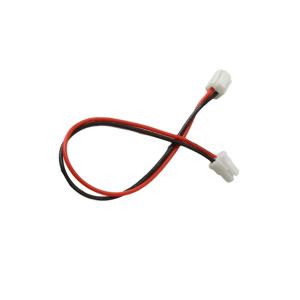

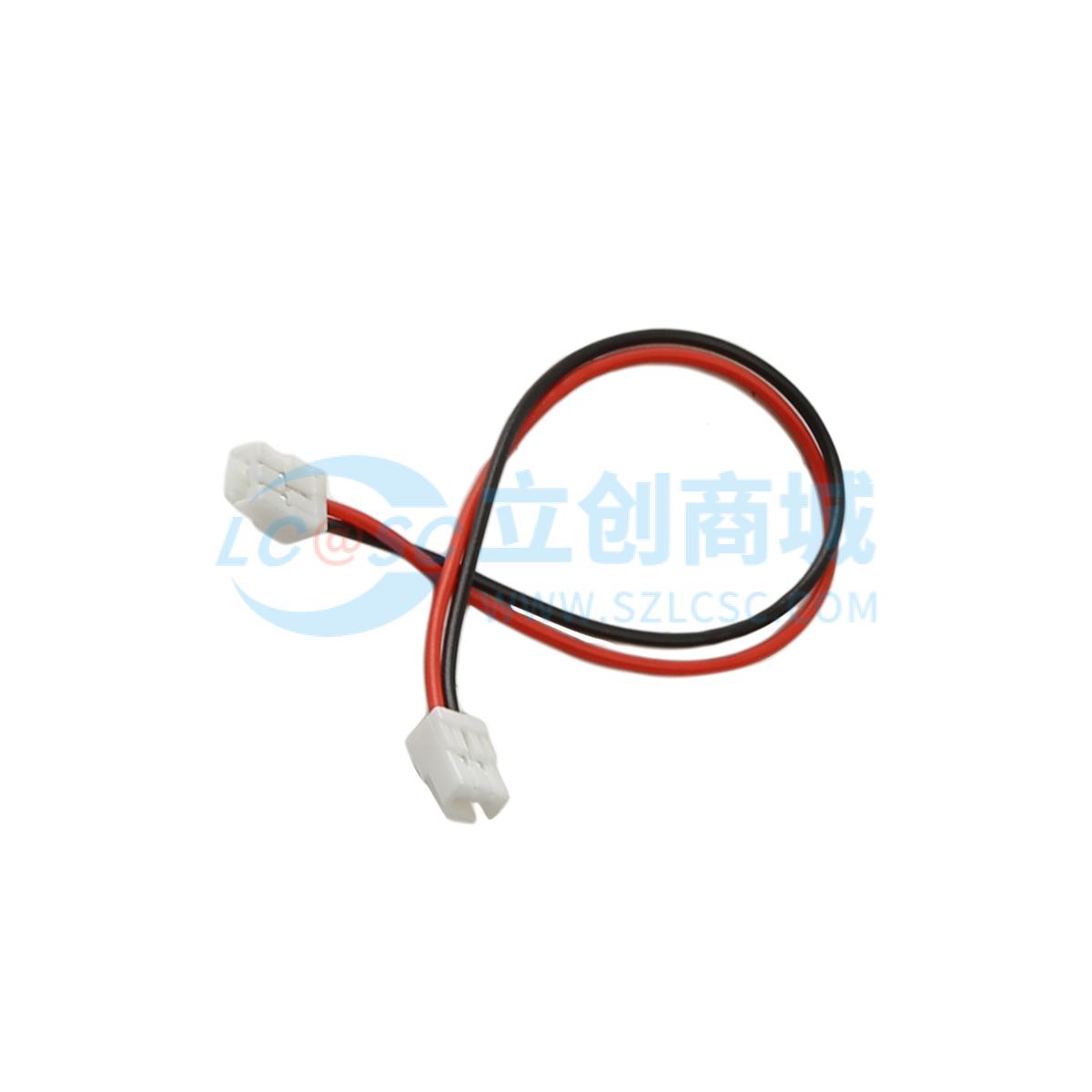

XKB Connection(中国星坤)1.25mm 线对板连接器(JST GH)HSG,2P 端子线,长度100mm正接X1251T-02-A28LG-L100-F

工业品

价格：￥0.7825价格含税（税率13%）

50+￥0.7325

1000+￥0.6075

品牌名称: XKB Connection(中国星坤)
商品型号: X1251T-02-A28RB-L100-F
商品编号: C42388314
商品毛重: 0.5415克(g)

广东仓200

购买数量

条

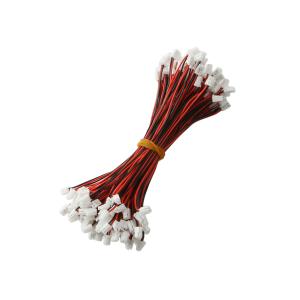

(200条/袋，最小起订量5条，递增量：5)

总价金额：

￥0.00

近期成交0单

商品参数
商品详情
规格书

商品参数

参数完善中

商品详情

产品特点 FEATURES

1 连接器规格：采用1.25mm线对板设计（适配JST GH系列接口），2Pin端子配置，线缆长度100mm±5mm，适配小间距、紧凑连接场景，满足电子设备内部窄空间布线需求。

2 材料与工艺：胶壳选用XJ251H-02-N0型号，端子为XJ251T-PSN，线缆采用UL1571标准28AWG红黑色线材，保障电气性能稳定性与机械结构耐久性；成品经多维度检测（外形、外观、结构、导通性能），品质可靠。

3 品质管控：出厂前100%全项检测——外形尺寸与图示严格一致；外观无破损、划伤、脏污、变形；结构上材料、插头五金及接触件牢固，标识清晰；导通性能测试（DC300V下，绝缘电阻≥20MΩ、导通电阻<1Ω，无断路/接触不良），并加摇摆测试验证可靠性。

4 接线设计：A端与B端接线逻辑明确（A1端红色线对应B2端，A2端黑色线对应B1端），正接设计简化安装时的线序识别，提升装配效率。

使用场景 APPLICATIONS

1 消费电子领域：适用于智能手机、平板电脑、TWS耳机、智能手表等设备的内部板级连接，实现2Pin电源或信号传输，适配小体积设备布线需求。

2 小型家电场景：蓝牙音箱、迷你充电器、智能灯具、加湿器等产品的电路模块间连接，利用1.25mm小间距特性优化内部空间布局。

3 工业与物联网场景：小型传感器（温湿度、压力、位移传感器）、IoT模组（蓝牙/WiFi模块）与主板的信号/电源连接，满足工业级小间距、高可靠性连接需求。

4 维修与DIY场景：电子设备维修时的板级线对板替换（如旧设备连接器老化、断线），或电子爱好者的原型设计（如Arduino、树莓派扩展模块连接）。

注意事项 PRECAUTIONS

1 安装操作：严格按照接线图（A1-红线-B2、A2-黑线-B1）对应接线，避免线序错误导致电路故障；插拔连接器时轻握胶壳/端子，避免蛮力拉扯线缆或损坏接插件。

2 线缆防护：使用过程中避免线缆过度弯折（尤其是接头处）、拉扯，防止内部导线断裂；远离尖锐物体，避免划伤线缆绝缘层。

3 环境要求：存储时避免潮湿（如远离水源、潮湿仓库）、高温（如暴晒、靠近热源）环境，防止胶壳老化、线缆绝缘性能下降；工作环境温度、湿度应符合UL1571线缆与连接器的使用规范。

4 测试与维护：若需二次测试，需遵循成品检测标准（DC300V测试，加摇摆测试），确保导通性能；定期检查连接器连接状态，若出现松动、氧化、接触不良，及时清洁或更换组件。
