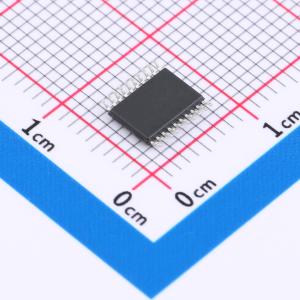

CH318T

高速USB信号隔离延长器控制芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是高速USB信号隔离和传输距离延长控制芯片，支持电容耦合或者网络变压器耦合，不但实现了对USB信号的隔离，同时实现了对USB信号的实时中转和传输距离延长。此外，芯片自身带有USBHUB功能，上行端口支持USB2.0高速，下行端口支持USB2.0高速480Mbps、全速12Mbps和低速1.5Mbps。可以用于高速USB信号隔离、隔离HUB、延长HUB等。
品牌名称: WCH(南京沁恒)
商品型号: CH318T
商品编号: C42387966
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.268981克(g)

商品参数

	属性	参数值
	商品目录	隔离式USB芯片
	USB协议版本	USB 1.1；USB 2.0
	隔离电压(Vrms)	-

	属性	参数值
	功能特性	USB透明隔离；USB速率自适应
	工作电压	3.3V
	工作温度	-40℃~+85℃

商品概述

CH318是一款高速USB信号隔离与传输距离延长控制芯片，支持电容耦合或网络变压器耦合，不仅实现了USB信号的隔离，还实现了USB信号的实时中转和传输距离延长。此外，该芯片内置USB HUB功能，其上行端口支持USB2.0高速，下行端口支持USB2.0高速480Mbps、全速12Mbps和低速1.5Mbps。

商品特性

上位机模式提供1个USB2.0下行端口，下位机模式提供2个USB2.0下行端口，向下兼容USB1.1协议规范
支持480Mbps高速、12Mbps全速和1.5Mbps低速USB传输
支持USB控制传输、批量传输、中断传输、同步/等时传输
同一芯片可配置为上位机模式或下位机模式，分别连接USB-Host主机和USB-Device设备
支持连接状态指示
内置电容耦合驱动电路和网络变压器耦合驱动电路
纯硬件解决方案，对USB协议完全实时和透明，无需安装额外驱动程序，支持各类包含USB接口的系统
提供晶体振荡器，支持外部时钟输入，内置PLL为USB PHY提供480MHz时钟
上行端口内置1.5kΩ上拉电阻，下行端口内置USB Host主机所需下拉电阻，外围电路精简
USB接口引脚具备6kV增强ESD性能，符合Class 3A标准
工业级温度范围：-40～85℃
提供TSSOP20封装

应用领域

高速USB信号隔离
隔离HUB
延长HUB
