温馨提醒：图片仅供参考，商品以实物为准

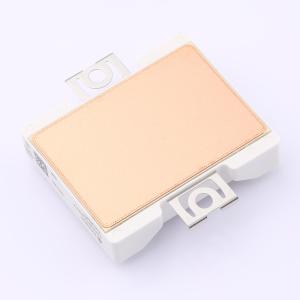

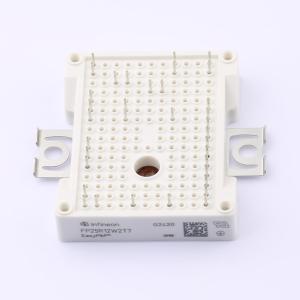

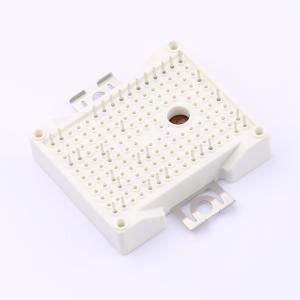

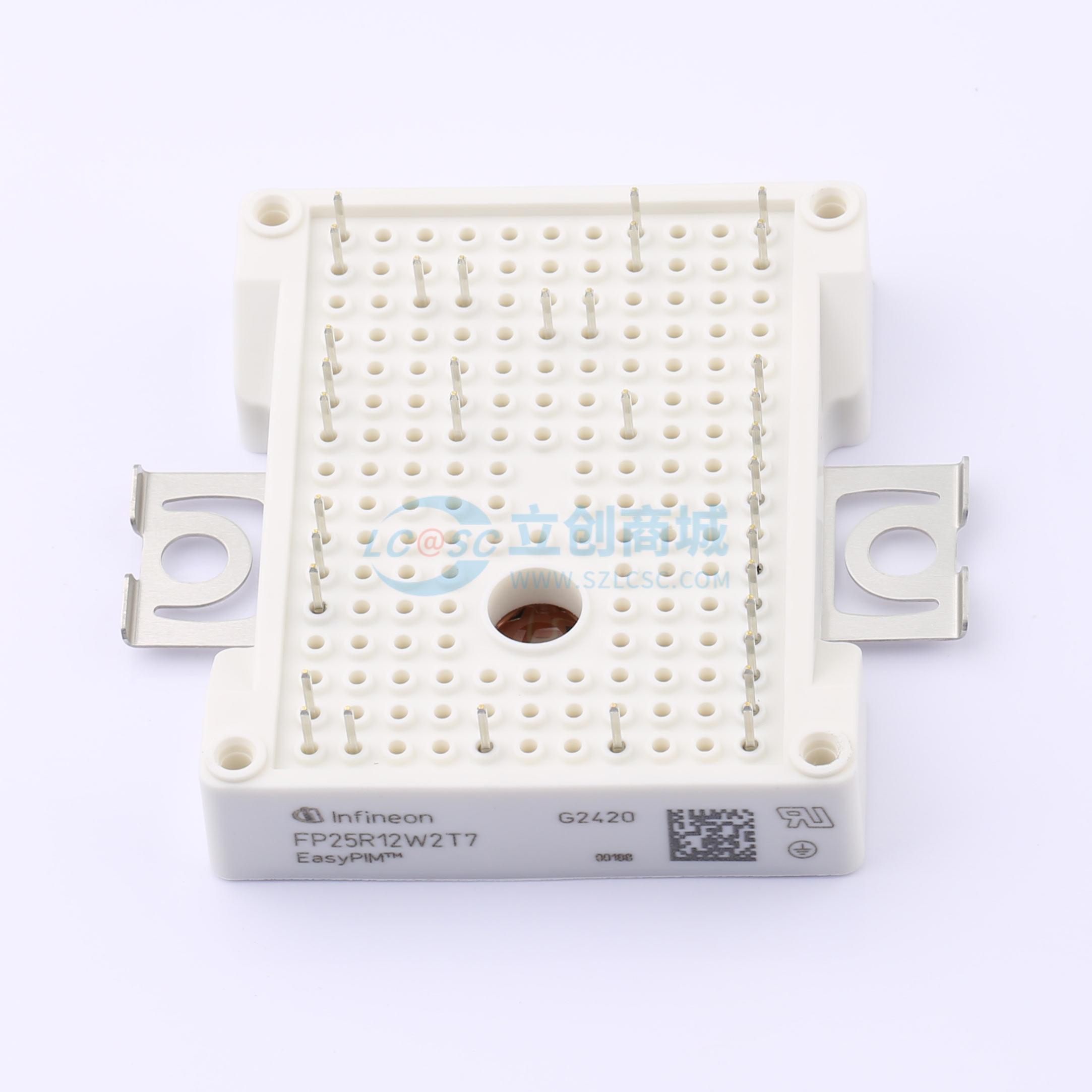

FP25R12W2T7
1.2kV 25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低VCEsat-Trenchstop™ IGBT7。过载运行可达175℃。2.5 kV AC 1min绝缘。Al₂O₃基板，低热阻。高功率密度。紧凑设计。应用：辅助逆变器。空调
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- FP25R12W2T7
- 商品编号
- C42387481
- 商品封装
- 插件,62.8x56.7mm
- 包装方式
- 盒装
- 商品毛重
- 118.273333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 25A | |
| 正向脉冲电流(Ifm) | 50A | |
| 集射极饱和电压(VCE(sat)) | 1.82V@25A,15V | |
| 栅极阈值电压(Vge(th)) | 5.15V@0.525mA | |
| 输入电容(Cies) | 4.77nF |
| 属性 | 参数值 | |
|---|---|---|
| 开启延迟时间(Td(on)) | 35ns | |
| 关断延迟时间(Td(off)) | 190ns | |
| 导通损耗(Eon) | 1.78mJ | |
| 关断损耗(Eoff) | 1.68mJ | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 0.017nF |
