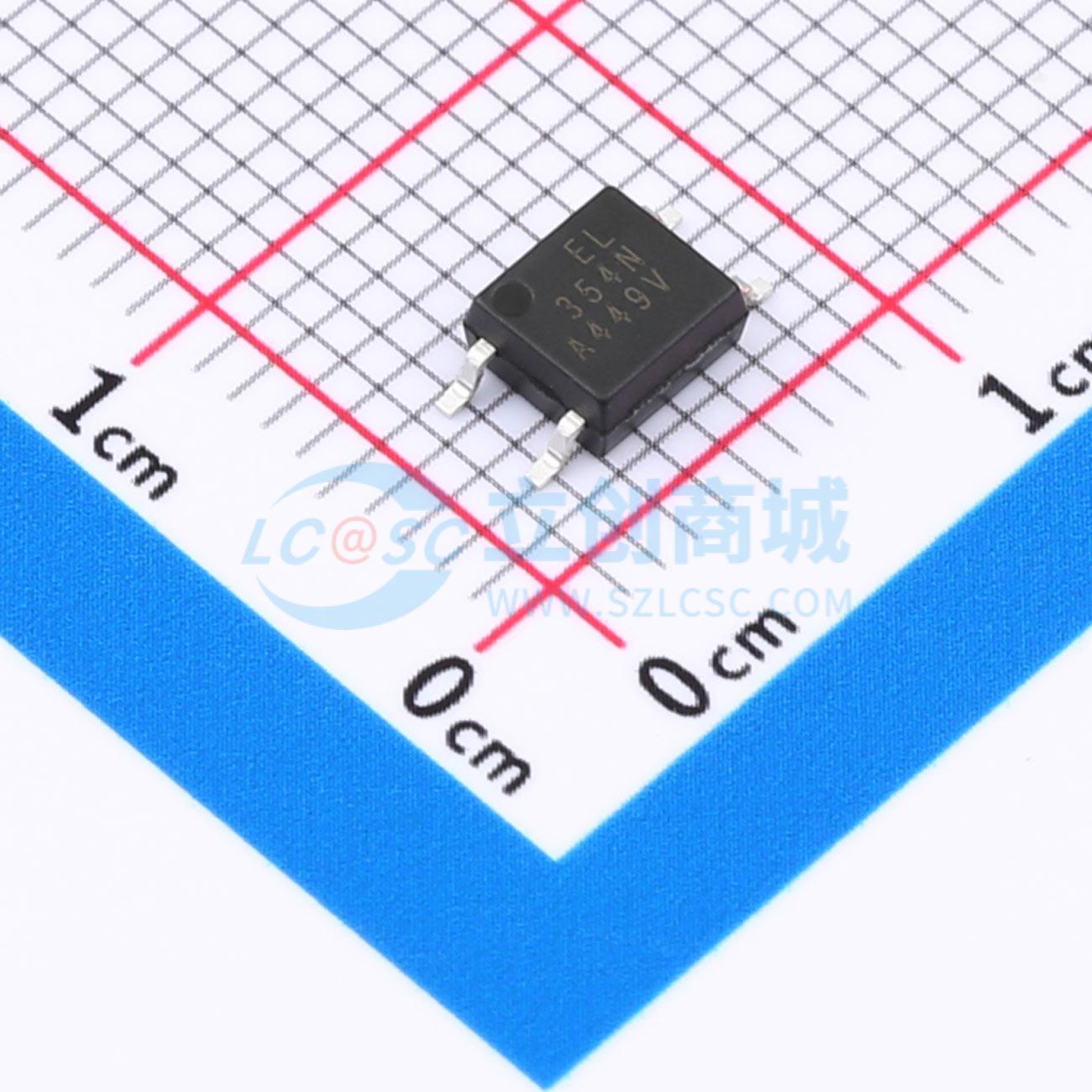

EL354N(A)(TA)-VG
交流输入光电耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EL354N - G 系列器件均由两个反向并联的红外发光二极管与一个光电晶体管探测器光耦合组成。它们采用 4 引脚小外形封装。
- 品牌名称
- EVERLIGHT(亿光)
- 商品型号
- EL354N(A)(TA)-VG
- 商品编号
- C42384996
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.207886克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 150% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
