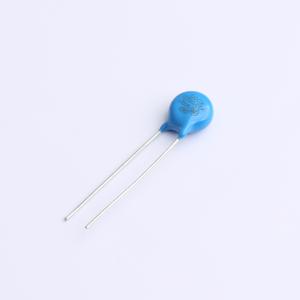

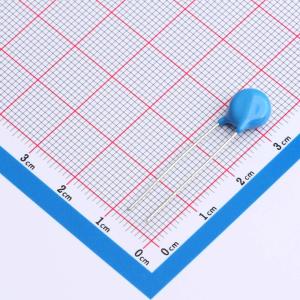

温馨提醒：图片仅供参考，商品以实物为准
DGCX07D561K
金属氧化物压敏电阻器（MOV）
- 描述
- 特性：其电压敏感的非线性伏安特性，能够在电压超过阈值时迅速降低电阻值，从而实现对电路的过电压保护作用。 功能：过电压保护，防雷击保护，瞬态抑制 应用: 广泛应用于电源、通信及电子设备中，防止雷击、浪涌等瞬态过电压造成的损害
- 品牌名称
- DGCX(成希)
- 商品型号
- DGCX07D561K
- 商品编号
- C42383197
- 商品封装
- 插件,P=5mm
- 包装方式
- 袋装
- 商品毛重
- 0.7659克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压敏电阻 | |
| 压敏电压 | 560V | |
| 钳位电压 | 920V | |
| 工作电压(DC) | 460V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(AC) | 350V | |
| 峰值浪涌电流 | 1.5kA | |
| 静态电容 | 90pF@1kHz | |
| 脚间距 | 5mm |
商品概述
金属氧化物压敏电阻器（MOV）型号规格为DGCX 7D561K P=5。该产品符合GB/T27746-2011标准，以及GB/T 10193-1997 (idt IEC 1051-1:1991/QC 420000)、GB/T10194-1997 (idtIEC 1051-2:1991/QC 420100)、UL1449/1EC60950-1/IEC61051等规范要求。外观无污迹及裂纹，标识清晰。内部结构包括内电极、焊锡、导线等，主要材料成分有ZnO, Bi2O3, Co2O3等，银或其他金属材料用于内电极，Sn, Ag则用于导线。封装层采用蓝色或黄色环氧树脂制成。不同系列的尺寸有所差异，例如05D系列直径为6.0mm，07D系列为8.0mm，10D系列为11.0mm，14D系列为15.0mm，20D系列为21.0mm。脚长L为23±2.0MM，允许误差为±2.0。产品编码规则中，字母D代表圆盘形状，B和C分别表示5.0mm和6.0mm的脚距，而最后一位数字表示压敏电压值中0的数量。此外，K表示允差为±10%，J表示高焦耳型，H代表高能型（组合波型）。
