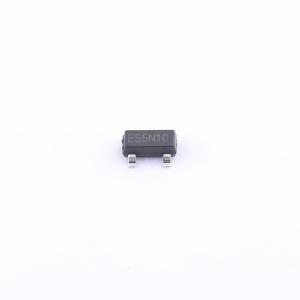

AM2394NE(ES)
1个N沟道 耐压:100V 电流:2.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型：N沟道 漏源电压(Vdss)：100V 连续漏极电流(Id)：2.6A 功率(Pd)：1.4W 导通电阻(RDS(on)@Vgs,Id)：90mΩ@10V,2.5A 阈值电压(Vgs(th)@Id)：1.65V@250uA,100V,2.6A,90mΩ@10V
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- AM2394NE(ES)
- 商品编号
- C42382013
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034831克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 2.6A | |
| 导通电阻(RDS(on)) | 90mΩ@10V；120mΩ@4.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.2nC@10V | |
| 输入电容(Ciss) | 206pF | |
| 反向传输电容(Crss) | 1.4pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 29pF |
商品概述
AM2394NE(ES)是一款N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷下提供出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品AM2394NE(ES)为无铅产品。
商品特性
- 100V,RDS(ON) = 90 m Ω(典型值),VGS = 10 V
- RDS(ON) = 120 m Ω(典型值),VGS = 4.5 V
- 采用沟槽MOSFET技术
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
- PWM应用
- 负载开关
- 便携式/台式PC的电源管理
- DC/DC转换
