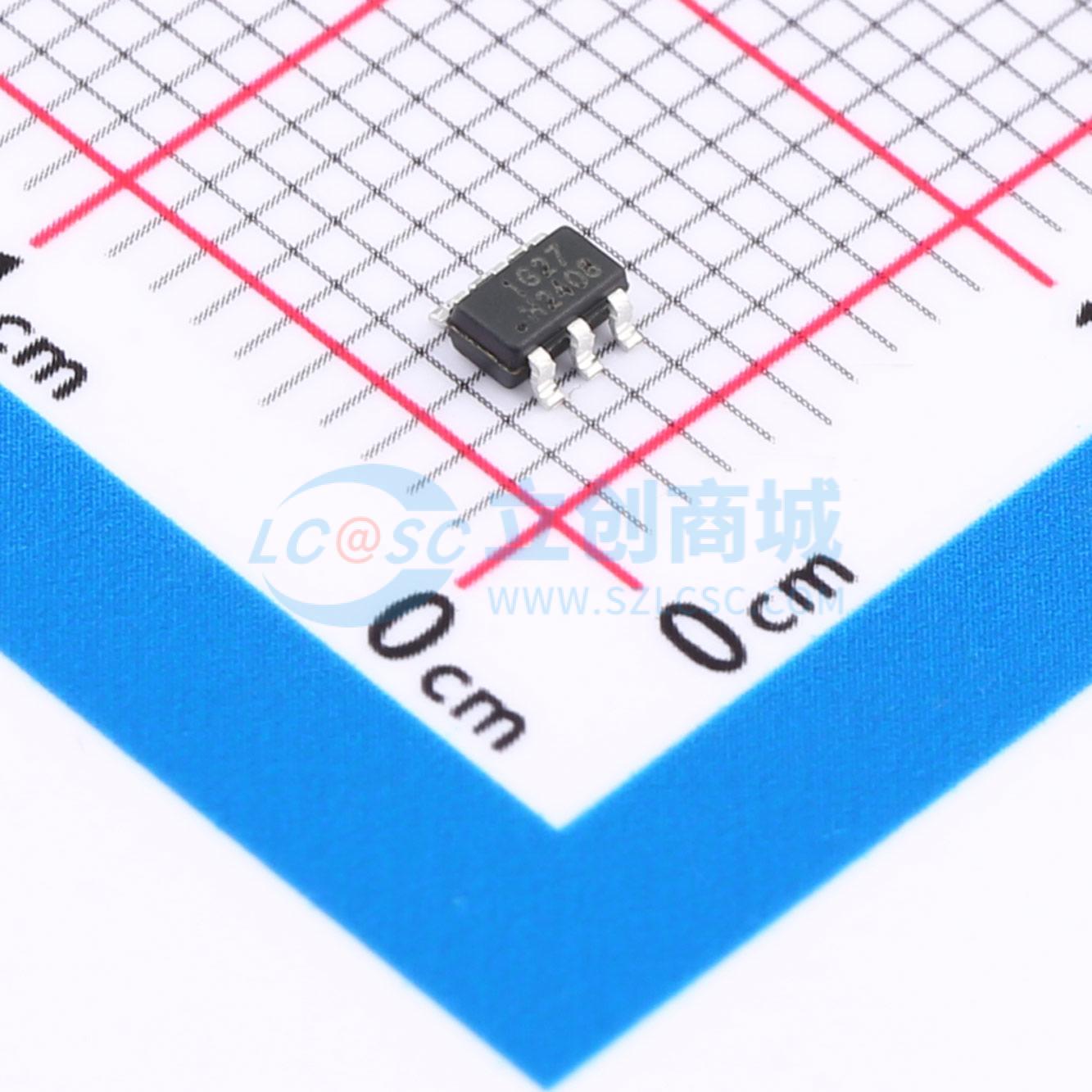

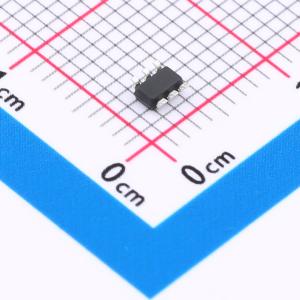

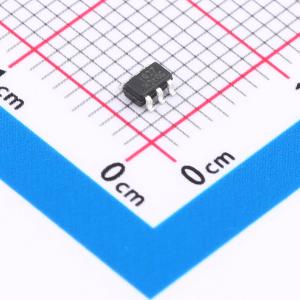

74LVC1G27S6
单路三输入正或非门
- 描述
- 74LVC1G27器件包含一个3输入正或非门，在正逻辑中实现布尔函数Y(非)=A + B + C或Y = A(非) · B(非) · C(非)。该器件针对使用Ioff的部分掉电应用进行了全面规格定义
- 品牌名称
- Slkor(萨科微)
- 商品型号
- 74LVC1G27S6
- 商品编号
- C42380692
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.9V；2.4V；2.3V；1.2V；3.8V | |
| 输出低电平(VOL) | 550mV；100mV；400mV；300mV；450mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5.4ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式 |
