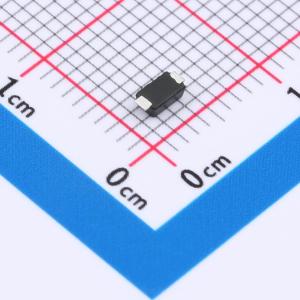

温馨提醒：图片仅供参考，商品以实物为准
PTVS5V0S1UR,115(ES)
5.0V 单路 400W功率TVS浪涌防护器件；电源/音频/视频/通讯防护。
- 描述
- 特性：适用于表面贴装应用，以优化电路板空间。 薄型封装。 内置应力消除。 玻璃钝化结。 出色的钳位能力。 符合MSL 1级标准（依据J-STD-020）。应用：个人数字助理（PDA）。 便携式仪器
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- PTVS5V0S1UR,115(ES)
- 商品编号
- C42380002
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.0415克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 40.1A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 7V | |
| 反向漏电流(Ir) | 400uA | |
| 通道数 | 单路 | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低剖面封装，内置应力消除结构
- 玻璃钝化结
- 优异的钳位能力
- 符合J-STD-020标准，湿度敏感等级为MSL 1
- 快速响应时间
- 符合IEC 61000-4-2标准，静电放电防护能力为±30KV（空气放电）和±30KV（接触放电）
- 在10/1000μs波形、0.01%重复率下，具备400W峰值脉冲功率能力
- 在电压高于10V时，典型反向漏电流小于1μA
- 塑料封装符合UL 94V-0阻燃等级
- 支持高温焊接：端子处可承受260℃/10秒
应用领域
- 个人数字助理
- 蜂窝手机及配件
- 便携设备
- 便携式仪器
- 手持设备与笔记本电脑
- 数码相机
