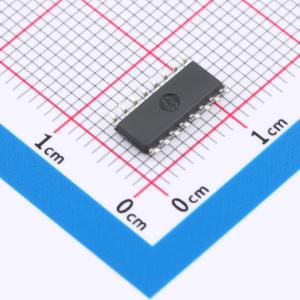

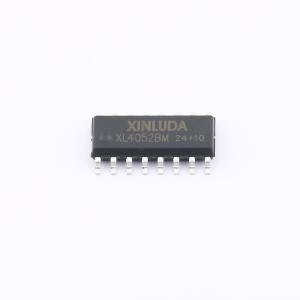

温馨提醒：图片仅供参考，商品以实物为准

XL4052BM

双路四选一开关

描述: 具有低导通泄漏电流的 2 通道 4:1 模拟开关
品牌名称: XINLUDA(信路达)
商品型号: XL4052BM
商品编号: C42379147
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.3518克(g)

商品参数

商品概述

XD/XL4052系列模拟开关是由数字信号控制的多路调制/选择性模拟开关，具有低导通电阻和低截止漏电流。幅度为4.5至18V的数字信号可以控制峰峰值为18V的模拟信号。例如，如果VDD = +5V，VSS = 0V，VEE = -13.5V，则0到5V的数字信号可以控制-13.5到4.5V的模拟信号，并且这些开关电路在整个VDD-VSS和VDD-VEE电源范围内具有非常低的静态功耗。

XD/XL4052是一个双四选一模拟开关，每组四选一模拟开关有A、B两个二进制控制输入和INH输入。这两个二进制信号可以设置四个模拟通道中的任何一个为导通状态。INH输入“1”电平将两组四选一模拟开关的所有通道设置为关闭状态，而“0”电平则将两组四选一模拟开关的所有通道设置为导通状态。

商品特性

非常宽的数字控制和传输模拟信号电压范围：数字4.5至18V，模拟18V
低导通电阻：100Ω（VDD-VEE = 15V，信号大于15Vpp）
静态电压消耗非常低
高关断电阻
数字地址信号4.5V至18V逻辑电平转换以切换模拟信号18Vpp
内置二进制地址解码器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	8
	工作电压	5V~15V
	导通时间(ton)	1us

	属性	参数值
	导通电阻(Ron)	80Ω
	关闭时间(toff)	1us
	工作温度	-40℃~+85℃
	带宽	40MHz
	传播延迟(tpd)	15ns
