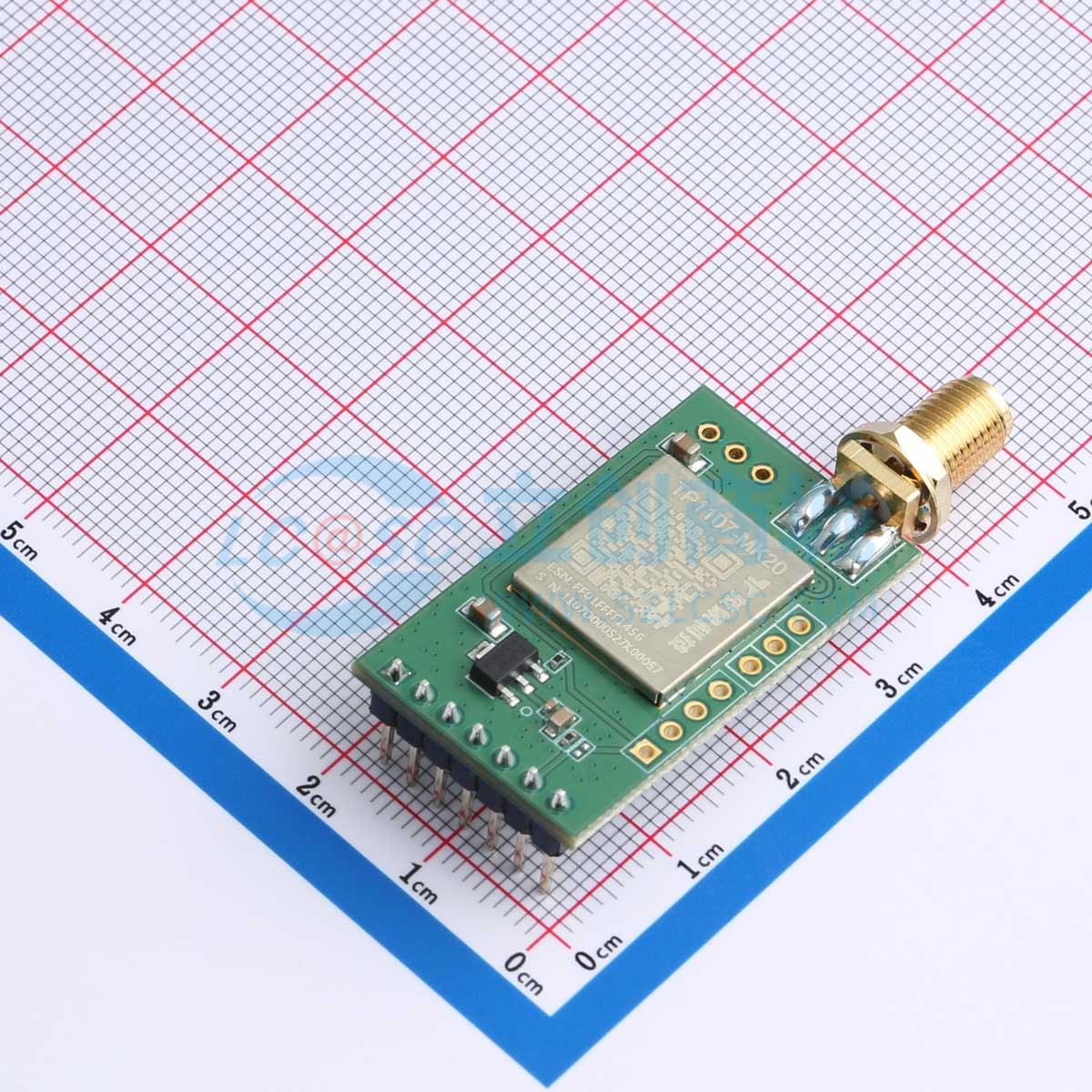

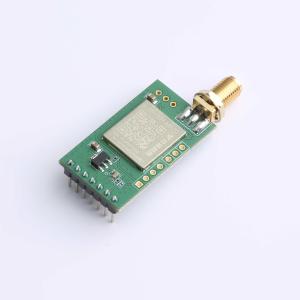

TP1107-MK20
物联网无线通信模组
- 描述
- TP1107-MK20模组
- 品牌名称
- techphant(技象科技)
- 商品型号
- TP1107-MK20
- 商品编号
- C42377065
- 商品封装
- SMD,36x21mm
- 包装方式
- 袋装
- 商品毛重
- 7.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 470MHz | |
| 调制方式 | FSK | |
| 发射功率 | 20dBm | |
| 接口类型 | UART | |
| 工作电压 | 1.8V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | - | |
| 接收电流 | 16.5mA | |
| 发送电流 | 98mA | |
| 通讯距离 | 8km | |
| 接收灵敏度 | -129dBm | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 模块复位功能 |
商品概述
本文档阐述了技象科技TPUNB物联网无线通信模组TP1107 - MK20的基本规格参数、硬件接口、结构特性等指标。用户通过查阅本文档，可以了解产品的规格参数，把握将模组嵌入各种终端中的硬件设计要点。模组开放典型应用接口，包括电源、串口、GPIO、天线接口。电源输入范围为2.6V ~ 5.5V，推荐电压为5V，峰值供电电流120mA。模组设有2个固定串口，分别为AT串口和调试串口。模组提供复位功能，还有低功耗唤醒引脚。射频接口为SMA - K，天线拧在接口即可使用。
商品特性
- 电源输入范围2.6V ~ 5.5V，推荐电压5V，峰值供电电流120mA
- 设有2个固定串口，AT串口支持波特率9600bps，调试串口波特率115200bps
- 提供复位功能，RST引脚输入低电平有效
- 有低功耗唤醒引脚，WAKE低电平休眠、高电平唤醒，RI低电平有效
- 射频接口为SMA - K
应用领域
- 物联网无线通信
- 终端硬件嵌入
