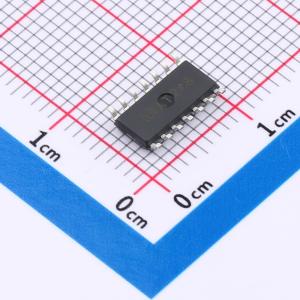

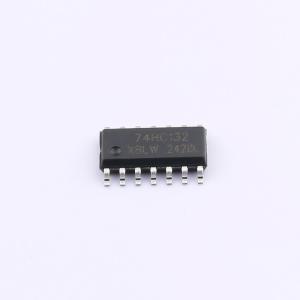

SN74HC132DTR(XBLW)
为四路二输入与非门施密特触发器，最大输入电压 6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74HC132DTR 是一款四路2输入与非门施密特触发器集成电路最大输入电压6V
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- SN74HC132DTR(XBLW)
- 商品编号
- C42376980
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.25976克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 1.9V~2V；3.98V~4.32V；5.48V~5.81V | |
| 输出低电平(VOL) | 100mV；160mV~260mV；150mV~260mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 13ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
