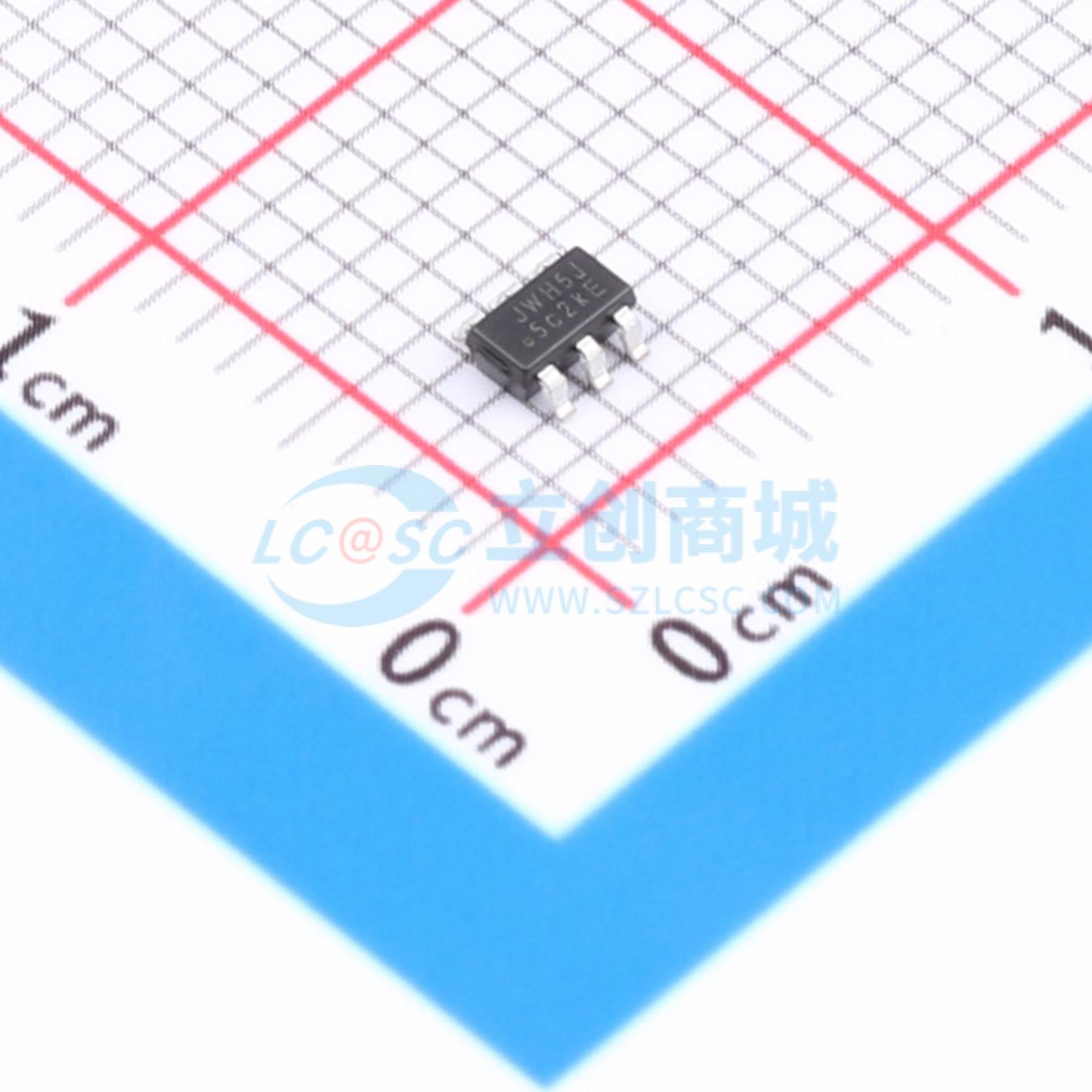

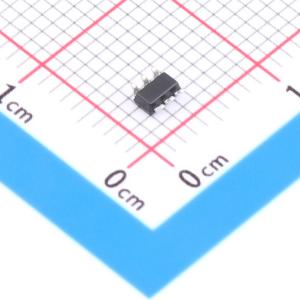

JW7112SOTB#TRPBF
JW7112SOTB#TRPBF
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW7112SOTB#TRPBF
- 商品编号
- C42375789
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.11009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 2.8V~16V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 3A | |
| 导通电阻 | 50mΩ | |
| 功能特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ |
商品概述
JW7112是一款小型、低导通电阻、单通道电源分配开关，具备受控的导通压摆率。该器件包含一个N沟道MOSFET，可在2.8V至16V的输入电压范围内工作，并支持最大3A的连续电流。外部可编程的上升时间控制有助于最小化启动期间的输入浪涌电流。该开关的宽输入电压范围使其成为适用于多种不同电压轨的通用解决方案。EN引脚控制每个JW7112分配开关的开启/关闭，因此一个DC/DC转换器可以为多个需求供电，从而最大化整体电源效率。JW7112提供完整的保护解决方案，包括限流保护、短路保护、过温保护和欠压锁定保护。该器件通过外部电阻提供可编程的限流阈值。当开关关闭时，JW7112集成了一个100Ω下拉电阻用于快速输出放电。
商品特性
- 2.8V至16V工作输入范围
- 50mΩ导通电阻
- 150μA低静态电流
- < 10μA低关断电流
- 开启/关闭控制
- 可编程输出电流限制
- 可配置的输出电压上升时间
- 短路期间恒流
- 过温保护
- 欠压锁定保护
- 快速输出放电
应用领域
- LCD显示器电视
- USB端口
- 笔记本电脑
- 便携式设备
