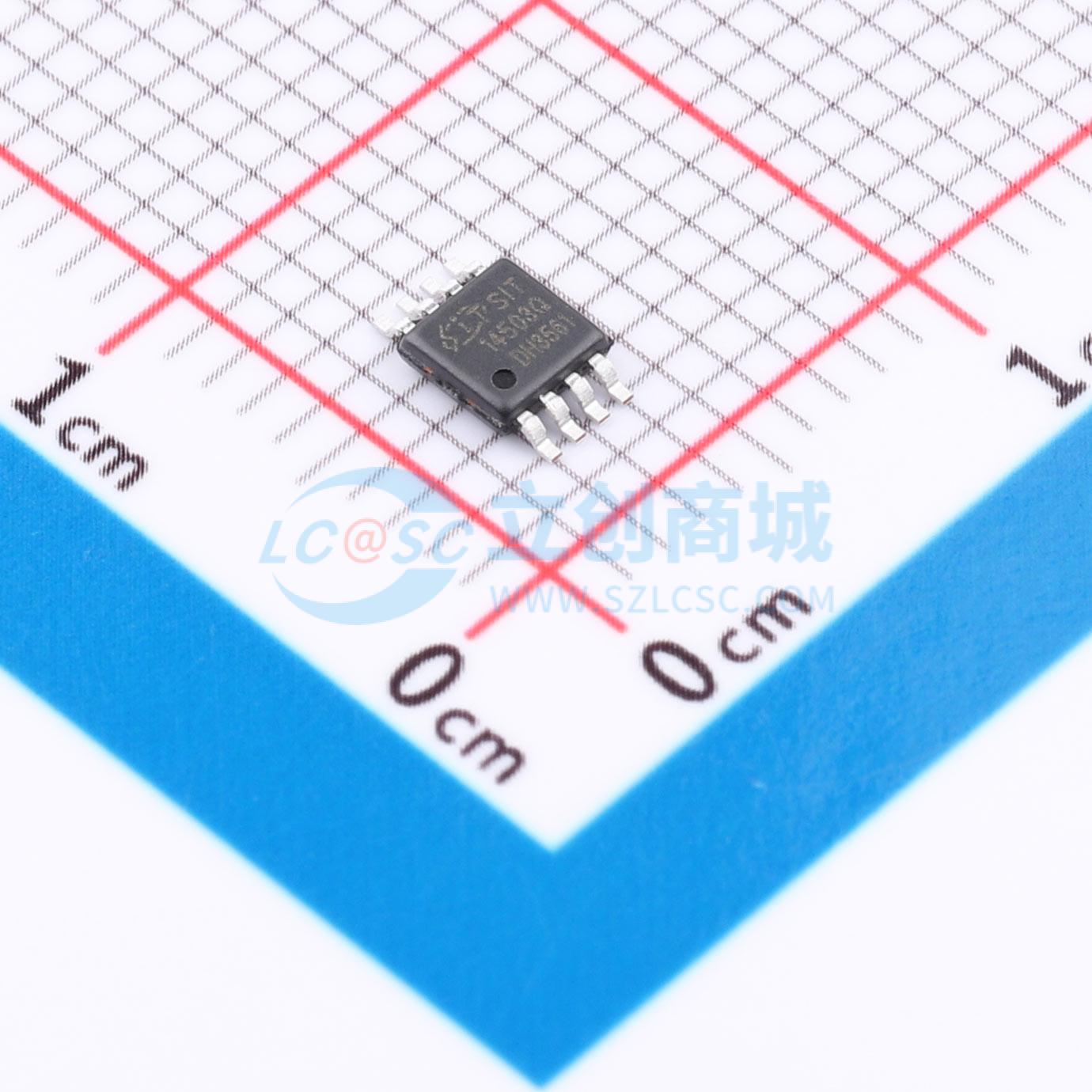

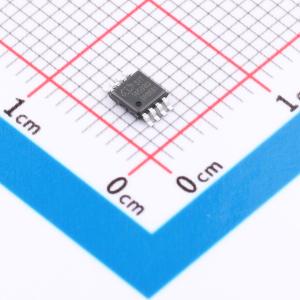

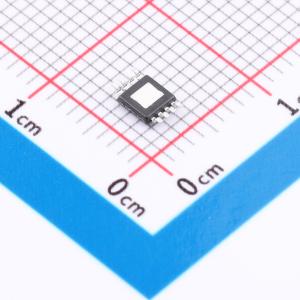

SIT14503QU
5V 300mA 40V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 超低静态电流，低压差线性稳压器（LDO），具3V至40V的宽输入电压范围。它的静态电流在关断时小于1μA，在空载条件下，静态工作电流为6μA。可提供3.3V和5V固定输出，或者0.65V至24V可调输出的版本。可调输出电压版本采用外部电阻反馈，典型的FB脚反馈电压为0.65V。能提供高达300mA的负载电流。具有内置的过流保护，短路保护，过温关机和自动重启的保护功能。
- 品牌名称
- SIT(芯力特)
- 商品型号
- SIT14503QU
- 商品编号
- C42375526
- 商品封装
- EMSOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 40V | |
| 输出电压 | 5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 60dB@(100Hz) | |
| 压差 | 210mV@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6uA | |
| 噪声 | - | |
| 功能特性 | 过流保护；短路保护；使能控制；热关断；内置软启动 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
SIT14503Q系列是一款超低静态电流、低压差的线性稳压器，具备3V至40V的宽输入电压范围。该系列可提供3.3V和5V的固定输出电压，或通过外部电阻反馈实现0.65V至24V的可调输出电压，其反馈电压典型值为0.65V。该器件能够提供高达300mA的负载电流。在关断状态下，其静态电流小于1μA；在空载条件下，静态工作电流小于6μA。该系列集成了过流保护、短路保护、过温关断及自动重启等保护功能，并内置软启动电路。其工作温度范围为-40°C ~ 150°C，提供EMSOP8和SOT89-5两种封装形式。
商品特性
- 宽输入电压范围：3V至40V
- AEC-Q100认证
- 超低静态电流：< 6μA
- 低压差：200mV@100mA
- 输出电流高达300mA，具备极低功耗的休眠模式
- 关断电流：< 1μA
- 高电源抑制比：60dB@100Hz
- 使能引脚耐压40V，具备过流保护、短路保护功能
- 工作温度范围：-40°C ~ 150°C
- 具备过温关断与自动重启恢复功能
- 内置软启动
- 支持EMSOP8和SOT89-5两种封装
