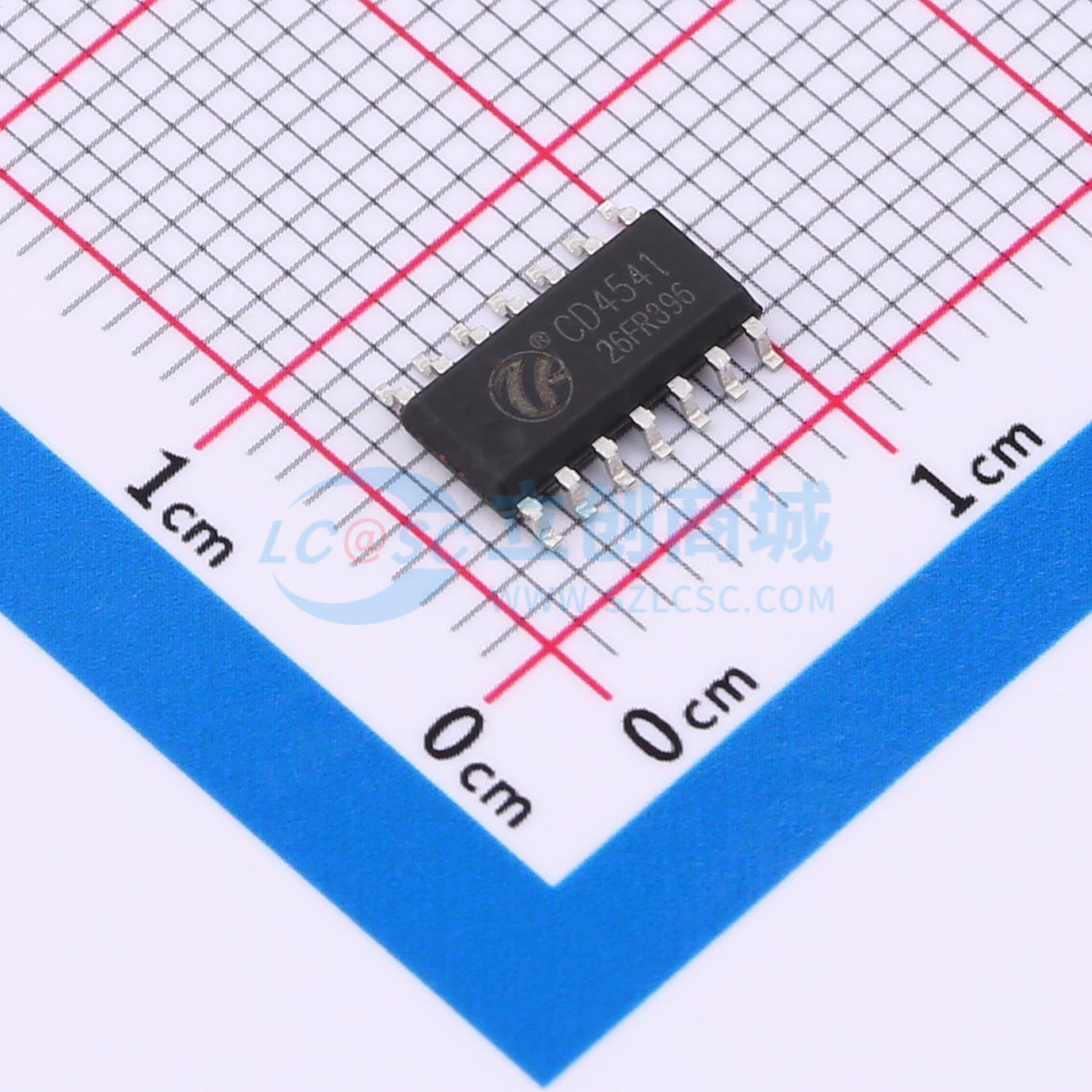

CD4541NS14ARDQ

CD4541可编程定时器由一个16级二进制计数器、一个由外部RC元件（2个电阻和一个电容）控制的振荡器、一个自动上电复位电路和输出控制逻辑组成。计数器在时钟沿转换时递增，也可以通过主复位输入进行复位。

该定时器的输出是第8、10、13或16级计数器的Q或Q输出。所需的级通过时间选择输入A和B选择。

该输出可以通过模式输入（引脚10）选择的两种模式之一可用。当该模式输入为逻辑“1”时，输出将是一个连续的方波，其频率等于振荡器频率除以2^N。当模式输入设置为逻辑0，并且在启动主复位后，输出（假设选择了Q输出）将在2^(N-1)次计数后从低电平变为高电平，并保持在该状态直到应用另一个主复位脉冲或将模式输入设置为逻辑“1”。

时序通过将自动复位输入（引脚5）设置为逻辑0并打开电源来初始化。如果将引脚5设置为逻辑“1”，则禁用自动复位电路，并且计数将不会开始，直到应用正向主复位脉冲并返回到低电平。为了可靠的自动上电复位，VDD应大于5V。

RC振荡器以由RC网络确定的频率振荡，并使用以下公式计算：

f = 1 / (2.3 * RTC * CTC)

其中f在1kHz和100kHz之间，且R5 >= 10kΩ，R5 = 2 * RTC。
