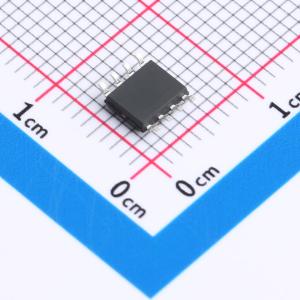

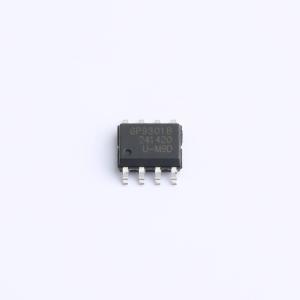

温馨提醒：图片仅供参考，商品以实物为准

GP9301B-F500-0P8D5V10-SW

0-10V/脉宽调制（PWM）/电阻转0%-100%脉宽调制（PWM）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GP9301B是一个模拟信号转PWM信号转换器，相当于一个PWM信号输出的ADC。此芯片可以将0V到10V的模拟电压线性转换成占空比为0%到100%的PWM信号，并且占空比的线性误差小于0.5%。同时也支持100K电阻和PWM信号输入。
品牌名称: Guestgood(客益)
商品型号: GP9301B-F500-0P8D5V10-SW
商品编号: C42375363
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.139克(g)

商品参数

GP9301B是一个模拟信号转PWM信号转换器，相当于一个PWM信号输出的ADC。此芯片可以将0V到10V的模拟电压线性转换成占空比为0%到100%的PWM信号，并且占空比的线性误差小于0.5%。同时也支持100K电阻和PWM信号输入。GP9301BM是支持电容隔离的版本。

GP9301B将0V到10V的模拟电压输入，线性转换成0%-100%占空比的PWM信号输出。GP9301BM将0V到10V的模拟电压输入，线性转换成0%-100%占空比的PWM信号，并且将PWM信号高频调制后输出，应用于电容隔离方案。
输入信号兼容0 - 10V, PWM, 100KΩ电位器输入
PWM信号高电平：>2.7V
输入信号VIN脚上，内置100uA上拉电流
输出PWM信号的频率范围: 1Hz to 1MHz
输出PWM信号高电平：5V
最大PWM占空比误差：<1%
PWM占空比线性度误差 -0.5%
电源电压：10V - 40V
功耗：5mA @TYP
启动时间：<2ms
工作温度：-40°C to 125°C

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管
