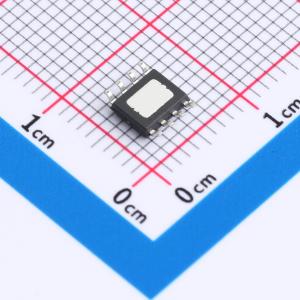

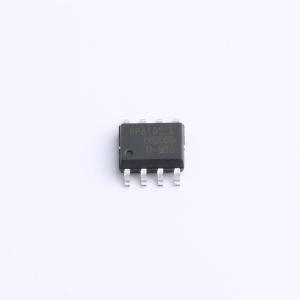

GP8102SL-TC50-EW

GP8102S/GP8102SL是一款PWM信号转模拟信号转换器，其功能等同于一个PWM输入、模拟信号输出的DAC。该器件输出电流的线性度典型值可达0.1%。

• 可将占空比0%至100%的PWM输入信号线性转换为电流信号输出；选取合适的采样电阻Rs=100Ω时，可输出0-25mA的模拟电流。
• GP8102S的输出电流IOUT = DPWM × 5V / Rs，其中DPWM为输入PWM信号的高电平占空比，Rs为采样电阻。
• GP8102SL的输出电流IOUT = DPWM × 2.5V / Rs，其中DPWM为输入PWM信号的高电平占空比，Rs为采样电阻。
• 输入信号占空比范围：0%至100%。
• 输入PWM信号频率范围：50Hz 至 50KHz。
• 输入PWM信号高电平电压：2.7V 至 5.5V。
• 输出电流线性度误差：0.1% 典型值。
• 电源电压：9V 至 36V。
• 功耗：< 1mA。
• 启动时间：< 2ms。
• 工作温度：-40°C 至 85°C。

• 传感器
• 工业控制
• 工业模拟信号隔离
