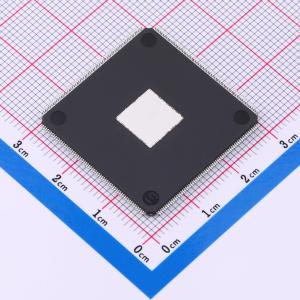

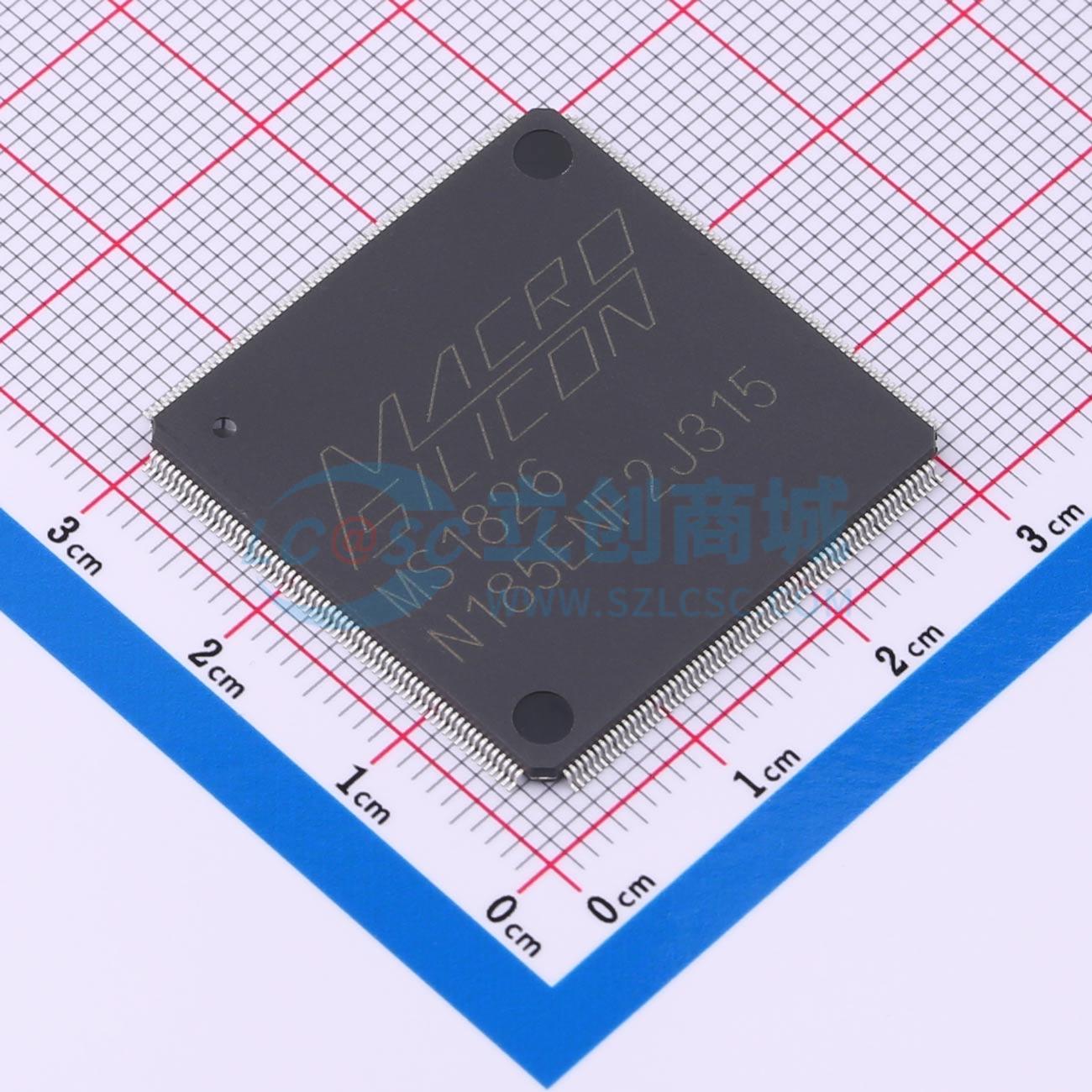

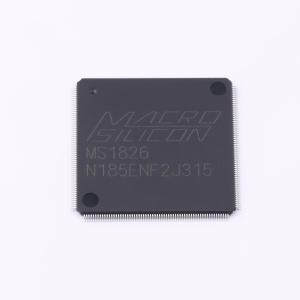

温馨提醒：图片仅供参考，商品以实物为准
MS1826
MS1826
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS1826是一款多功能视频处理器，包含4路独立HD音视频输入通道、4路独立HD音视频输出通道以及四路独立可配置为输入或者输出的SPDIF、I2S音频信号。支持4个独立的字库定制型OSD；可处理隔行和逐行视频或者图形输入信号；有四路独立视频播放引擎可支持视频多路播放。该产品提供了高质量的视频输出，有解隔行输入、视频增强以及帧率转换的处理能力。
- 商品型号
- MS1826
- 商品编号
- C42374493
- 商品封装
- HLQFP-256-EP(28x28)
- 包装方式
- 托盘
- 商品毛重
- 2.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | - | |
| 数据接口 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 工作电压 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
MS1826是一款多功能视频处理器，包含4路独立HD音视频输入通道、4路独立HD音视频输出通道以及四路独立可配置为输入或者输出的SPDIF、I2S音频信号。支持4个独立的字库定制型OSD；可处理隔行和逐行视频或者图形输入信号；有四路独立视频播放引擎可支持视频多路播放。该产品提供了高质量的视频输出，有解隔行输入、视频增强以及帧率转换的处理能力。
商品特性
- 输入输出各四路独立HD通道
- 最高支持4K@30Hz分辨率
- 信号幅度：500mV
- 支持UHD(ω)30Hz
- 支持VESA、CEA - 861 - F输入
- 支持RGB / YCbCr444 / YCbCr422 / YCbCr420（仅支持输入）色彩空间
- 支持RGB/BT601/BT709比色标准
- 支持8/10/12/16位色深
- 输入模式自动侦测
- 输入自动EQ
- 可编程EDID
- 输入信号HPD输出可编程
- 输出信号HPD状态检测
- 音频采样率32KHz~192KHz
- 支持HBR音频
- 四通道数字音频I2S和SPDIF输入输出
- 独立的行、列缩放
- 灵活的帧率转换
- 内嵌128MB DDR3 SDRAM
- 16位访问
- DDR速率1600MT/s
- 支持隔行到逐行的转换
- 去隔行边缘校正
- 全局噪声滤波
- 3:2/2:2下拉检测
- 动态图像边缘锐化
- 亮度、饱和度、对比度、色度调整
- 四路独立缩放处理
- 最大八路视频数据叠加输出
- 支持一路输入视频固定角度旋转（90°、180°和270°）
- 视频压缩帧缓存
- 支持淡入淡出
- 支持窗口放大、旋转（90°、180°和270°）处理
- 支持透明、高亮、前景色、背景色处理
- 支持视频叠加以及Color Key处理
- 可定制1bpp、2bpp或者4bpp混合型字符库，容量为128KB，字符最大32*64
- 支持4个独立OSD窗口，单个窗口最大显示4096个字符
- 标准I2C总线编程接口
- HLQFP - 256（28mm×28mm）
- 3.3V、2.5V、1.35V和1.1V供电
- 不含铅，符合RoHS 2.0
应用领域
- 视频拼接应用（电视墙）
- 视频分割应用
- 视频矩阵
- 视频处理器
- 视频切换器
