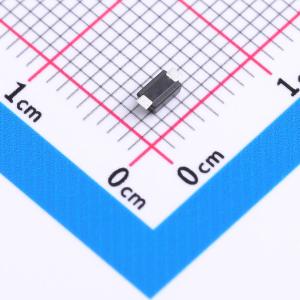

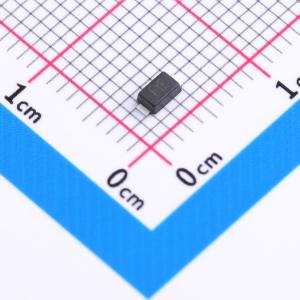

温馨提醒：图片仅供参考，商品以实物为准
SM4F26CA
双向TVS 26V截止 峰值浪涌电流：9.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 旨在保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- SM4F26CA
- 商品编号
- C42371530
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.039836克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 9.5A | |
| 峰值脉冲功率(Ppp) | 400W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 31.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SM4F系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 适用于表面贴装应用，以优化电路板空间。
- 低泄漏电流。
- 玻璃钝化结。
- 低电感。
- 出色的钳位能力。
- 在10 / 1000μs波形下具有400W的峰值脉冲功率能力。
- 快速响应时间。
- 电压高于12V时，典型反向电流小于5μA。
- 塑料封装符合UL 94V - 0阻燃等级。
- 雾锡无铅电镀。
- 无卤且符合RoHS标准。
- 典型故障模式为因过压或过流导致短路。
- 符合IEC 61000 - 4 - 2标准，静电放电抗扰度为30KV（空气）、30KV（接触）。
应用领域
- TVS器件非常适合用于电信、计算机、工业和消费电子应用中的I/O接口、VCC总线及其他易受影响电路的保护。
