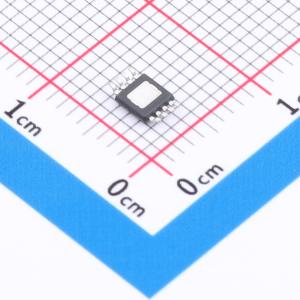

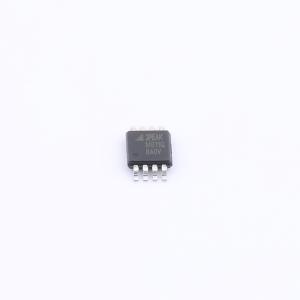

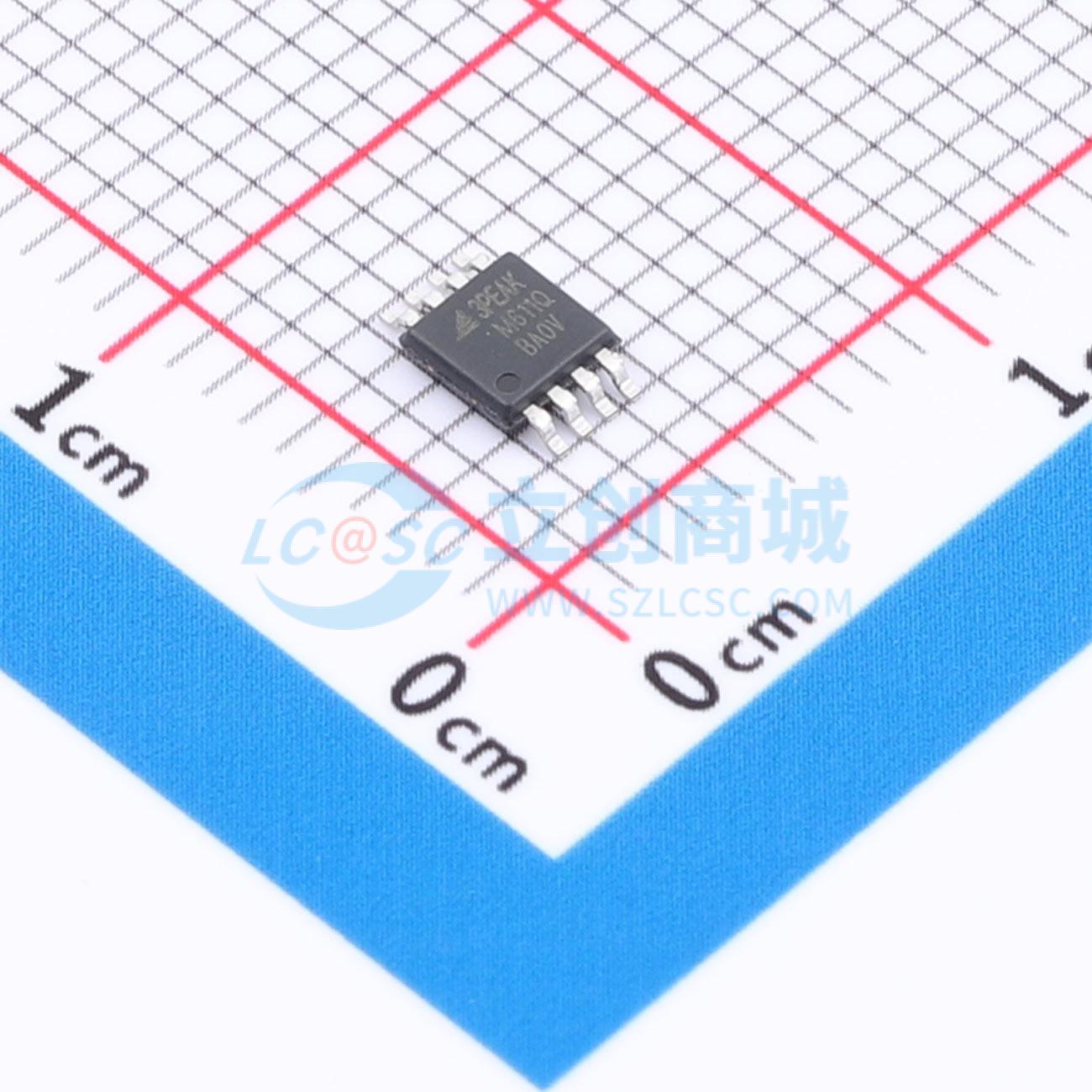

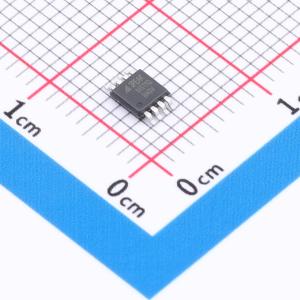

TPM92611Q-EV1R-S

TPM92611Q专为具有诊断和保护功能的汽车LED驱动应用而设计。它是一款单通道线性LED驱动器，具有恒流调节功能。输出电流可通过外部检测电阻设置。集成的开路和短路诊断以及故障处理机制符合汽车功能安全要求。 该器件采用8引脚EMSOP8封装，工作环境温度范围为 -40°C至125°C。

• 符合汽车级AEC - Q100 1级标准
• 宽电源电压范围：4.5 V至40 V
• 具备功能安全能力并提供文档支持
• 单通道线性恒流高端LED驱动器
• 精确恒流调节，精度达5%，可通过外部检测电阻编程
• 最大输出电流450 mA
• 支持通过外部电阻进行热共享
• 低压降电压（包含电流检测电压）
  • 10 mA时最大压降：150 mV
  • 70 mA时最大压降：400 mV
  • 150 mA时最大压降：700 mV
  • 300 mA时最大压降：1.3 V
• 诊断与保护功能
  • 具备自动恢复功能的LED开路和短路保护
  • 具有可编程阈值的诊断使能功能
  • 故障总线最多可连接15个设备，可编程故障模式
  • 低静态电流和故障模式电流（每个设备 < 250 µA）
• 采用带散热焊盘的热效率高的EMSOP8封装
• 工作环境温度范围为 -40°C至125°C

• 汽车尾灯照明
• 汽车便利照明
• 通用LED应用
