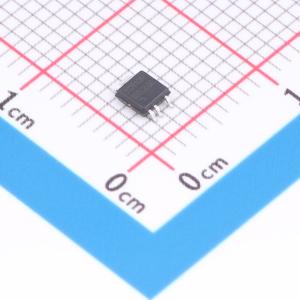

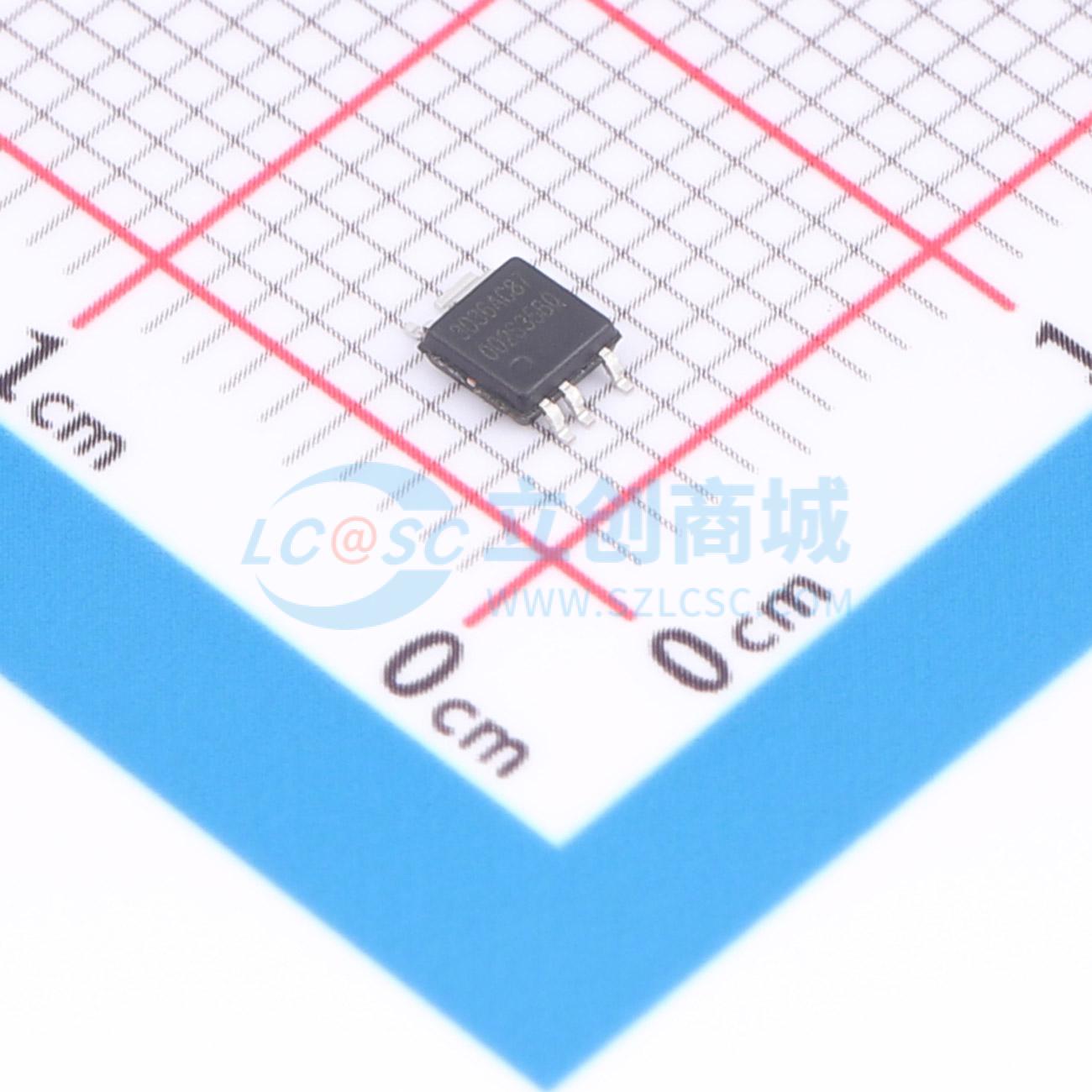

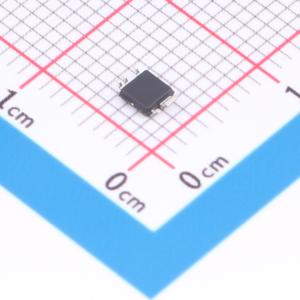

IP3036A
内置MOSFET的单节锂离子/聚合物电池保护芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP3036A
- 商品编号
- C42368101
- 商品封装
- CPC8-5
- 包装方式
- 编带
- 商品毛重
- 0.050689克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | - | |
| 最大充电电流 | - | |
| 充电饱和电压 | - | |
| 放电截止电压 | 2.4V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 3.6uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | - |
商品概述
一款高精度的单节锂离子/锂聚合物电池保护芯片，内置超低导通阻抗的功率MOSFET，全集成了延时电路和高精度的过充电压、过放电压、过放电流、过充电流、短路等检测保护电路。采用极小封装，为限制空间的电池组提供理想的解决方案。
商品特性
- 高精度电压检测保护
- 充电过电流保护
- 放电过电流保护
- 短路保护
- 电池反接保护（无外部负载时）
- 内置超低导通电阻MOSFET，RSS(ON)=16.5 mΩ（VDD=3.6V，ILOAD=1A）
- 极小封装
- 过温保护
- 充电器检测功能
- 允许向0V电池充电
- 延迟时间内置
- 低功耗：工作模式典型值3.6 μA，关断模式典型值1.8 μA
- 符合RoHS认证，无铅
应用领域
- 单节锂离子可充电电池组
- 锂聚合物可充电电池组
