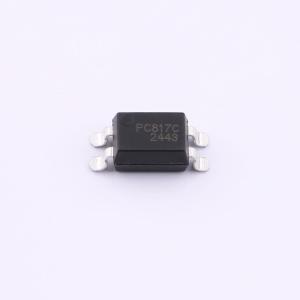

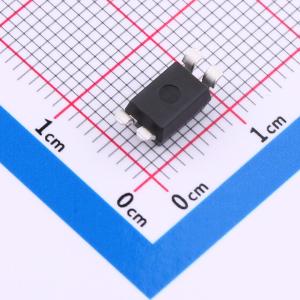

温馨提醒：图片仅供参考，商品以实物为准
PC-817S1-CTP1-F
PC817S1-CTP1-F
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由红外发射二极管和光电晶体管检测器通过光学耦合封装组成，晶体管光耦可满足各式各样的工业控制板需求，包括电源相关、电表、通讯设备、UPS、太阳能等应用输入电压类型：DC, 正向压降Max:1.35V,输出类型：直流晶体管，输出电流：50mA，隔离电压：5KV.
- 品牌名称
- Hengtuo(恒拓电子)
- 商品型号
- PC-817S1-CTP1-F
- 商品编号
- C42368115
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.641667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,20mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
商品概述
PC-817X是一款由发光二极管和光电晶体管组成的光电耦合器。它采用4引脚封装，有宽引脚间距和贴片（SMD）两种选择。
商品特性
- 电流传输比（CTR：在IF = 5mA、VCE = 5V时，最小值为50%）
- 高输入-输出隔离电压（Viso = 5000Vrms）
- 工作温度：-55℃ ~ 110℃
- 安全认证（UL 1577、VDE DIN EN60747-5-5 (VDE 0884-5)、CQC11-471543-2022）
- 符合RoHS标准
- 湿度敏感度等级1（MSL1）
应用领域
- 可编程控制器
- 开关电源、智能电表
- 家用电器：如空调、风扇、热水器等
