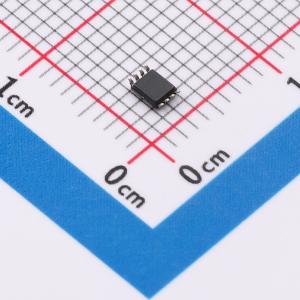

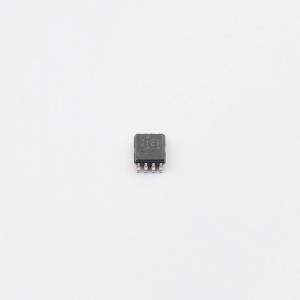

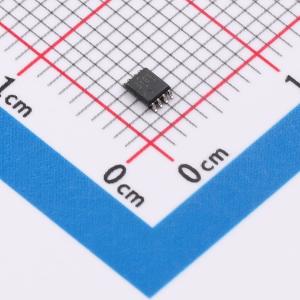

TXS0102VQDCURQ1
TXS0102VQDCURQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这是一款双向电压电平转换器，可用于在混合电压系统之间建立数字开关兼容性。它使用两个独立的可配置电源轨，A端口支持1.65V至3.6V的工作电压，同时跟踪VCCA电源；B端口支持2.3V至5.5V的工作电压，同时跟踪VCCB电源。这允许支持较低和较高的逻辑信号电平，同时在1.8V、2.5V、3.3V和5V电压节点之间提供双向转换能力。当输出使能（OE）输入为低电平时，所有I/O均置于高阻抗状态，这显著降低了电源静态电流消耗。为了在电源开启或关闭期间使器件处于高阻抗状态，OE应通过下拉电阻连接到GND；驱动器的电流源能力决定了电阻的最小值。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TXS0102VQDCURQ1
- 商品编号
- C42349189
- 商品封装
- SSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0316克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 数据速率 | 24Mbps；2Mbps | |
| 工作电压(VCCA) | 1.65V~3.6V | |
| 工作电压(VCCB) | 2.3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 推挽式；开漏 | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 断电保护；自动方向检测 |
