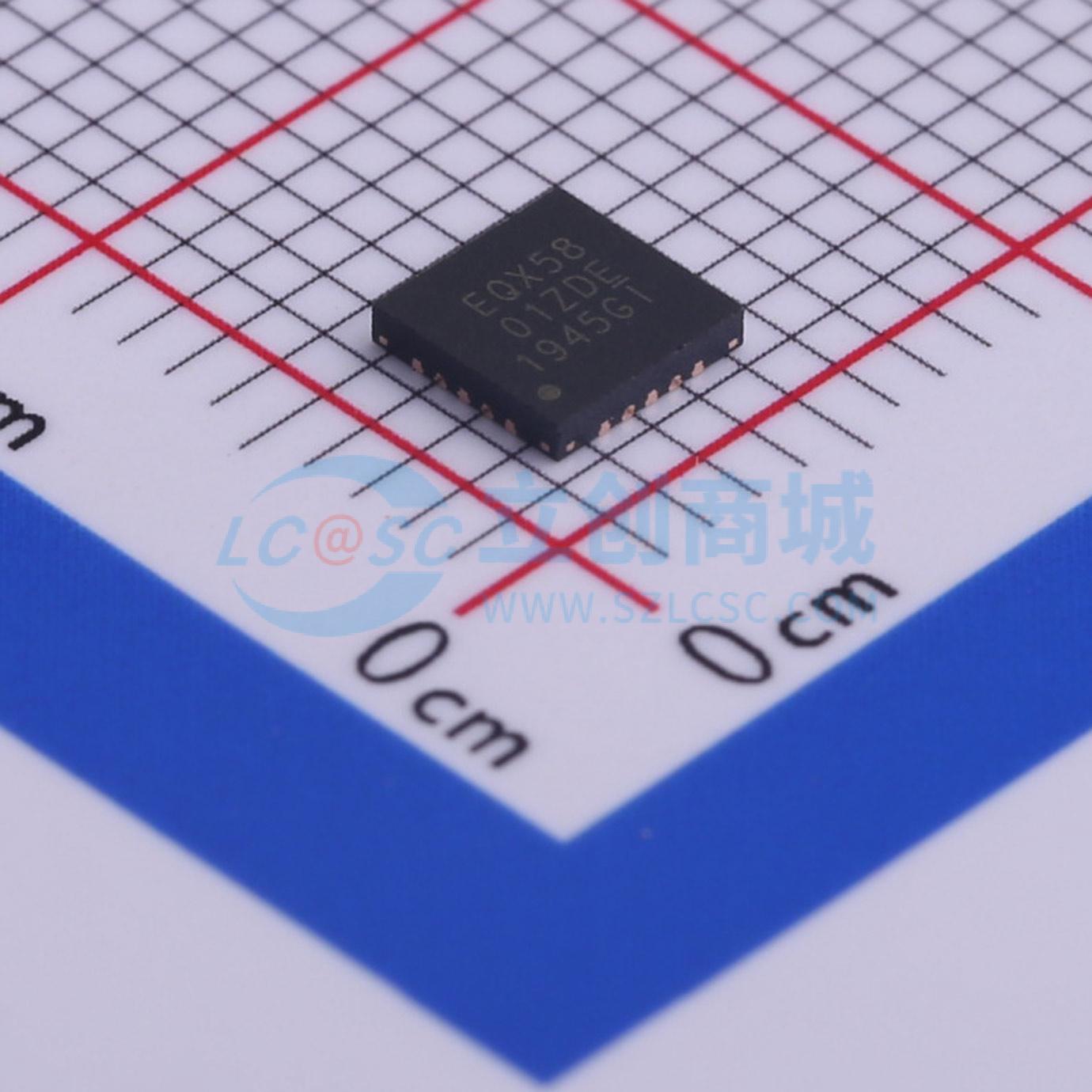

PI3EQX5801ZDEX

2.5/5.0Gbps,1通道,PCle1.0/2.0重驱动器，带I2C编程接口

描述: Diodes Incorporated PI3EQX5801是一款低功耗、高性能的2.5/5.0 Gbps信号重驱动器，专为PCle 1.0/2.0协议设计。该设备提供可编程均衡、去加重和输出摆幅控制以优化符号间干扰。
品牌名称: DIODES(美台)
商品型号: PI3EQX5801ZDEX
商品编号: C441766
商品封装: TQFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.147克(g)

商品参数

商品概述

Diodes Incorporated PI3EQX5801 是一款低功耗、高性能的2.5/5.0 Gbps信号中继器，专为PCIe 1.0/2.0协议设计。该设备提供可编程均衡、去加重和输出摆幅控制，通过减少符号间干扰来优化多种物理介质上的性能。PI3EQX5801支持两个100Ω差分CML数据I/O接口，用于协议ASIC与交换结构之间、通过电缆或在用户平台上的其他远距离数据路径上扩展信号。集成的均衡电路提供了信号在进入中继器之前的信号完整性灵活性。每个通道都提供低电平输入信号检测和输出静音功能。

当通道启用且EN# = 0并且工作时，该通道的输入信号电平（x|+/−）决定了输出是否激活。如果通道的输入信号电平低于激活阈值电平（Vth-），则输出被驱动到共模电压。除了信号调理外，当EN# = 1时，设备进入低功耗待机模式。PI3EQX5801还包括一个完全可编程的I2C接口。当启用I2C控制模式时，I2C_EN = 1，可以通过编程相关寄存器来调整均衡、输出摆幅和去加重设置。

商品特性

兼容 PCIe 1.0/2.0
两个 2.5/5.0Gbps 差分信号对
可调接收均衡
100Ω 差分 CML I/O
引脚配置的输出加重和输出摆幅控制
每个通道的输入信号电平检测和静音
自动接收器检测
低功耗：~330mW (3.3V)/~150mW (1.5V)
工业温度支持 -40°C 至 +85°C
待机模式 – 断电状态
两种电源选项：3.3V 或 1.5V
封装：20-Pin TQFN (4x4mm)

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	信号缓冲器/中继器/分配器
	类型	驱动器
	输入类型	CML
	输出类型	CML

	属性	参数值
	工作电压	3.3V；1.5V
	通道数	1
	工作温度	-40℃~+85℃
