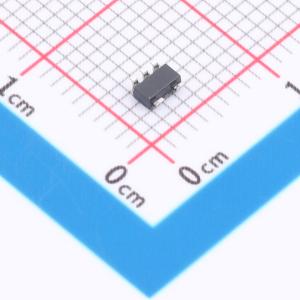

温馨提醒：图片仅供参考，商品以实物为准
OPA994IDBVR
32V轨到轨输入输出、24MHz带宽、125mA输出电流且可驱动无限容性负载的运算放大器
- 描述
- 是高电压(32V)轨到轨输入和输出(RRIO)运算放大器。这些器件具有出色的交流性能，包括24MHz的宽单位带宽增益积和35V/μs的高压摆率，同时每通道仅需1.35mA的静态电流。旨在各种容性负载下保持稳定性。例如，当驱动10μF的大容性负载和1MΩ的负载电阻时，能够实现50度的相位裕度
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA994IDBVR
- 商品编号
- C42316100
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 24MHz | |
| 输入失调电压(Vos) | 350uV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 35V/us | |
| 输入偏置电流(Ib) | 400nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 7nA | |
| 输入电压噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 125dB | |
| 静态电流(Iq) | 1.35mA | |
| 输出电流 | 125mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~32V | |
| 双电源电压(Vee~Vcc) | -16V~-1.35V；1.35V~16V |
商品概述
OPAx994 系列（OPA994 和 OPA2994）是高电压 (32V) 轨到轨输入和输出 (RRIO) 运算放大器系列。这些器件具有出色的交流性能, 包括 24MHz 的宽单位带宽增益积和 35V/μs 的高压摆率, 同时每通道仅需 1.35mA 的静态电流。OPAx994 系列旨在各种容性负载下保持稳定性。例如, 当驱动 10μF 的大容性负载和 1MΩ 的负载电阻时, OPAx994 能够实现 50 度的相位裕度。OPAx994采用补偿架构设计, 可缓解大容性负载下的持续振铃。这使得具有可变或未知的大容性负载的系统具有可靠的性能并易于设计。这些器件还具有出色的直流精度, 包括 125mA / 通道的高短路输出电流、低失调电压 (典型值为 ±350μV) 、低温漂（典型值为 ±2.5μV/℃）和 125dB 的高CMRR，适用于主输入对范围内的高电压运行。因此，OPAx994 是灵活、稳健且高性能的运算放大器，适用于高电压工业应用。
商品特性
- 电源电压范围 2.7V 至 32V
- 轨至轨输入和输出
- 24MHz GBW高带宽，单位增益稳定
- 无限容性负载驱动能力
- 驱动 10μF 和 1MΩ 负载时，相位裕度为 50°
- 高输出电流驱动:±125mA
- 低失调电压: ±350μV (典型值)
- 低失调电压漂移: ±2.5μV/℃ (典型值)
- 低噪声:1kHz 时为 12nV/√Hz
- 高共模抑制:125dB
- 高压摆率:35V/μs
- 低静态电流:每个放大器 1.35mA
应用领域
- 交流充电（桩）站
- GFCI故障检测与测试
- 软件定义无线电
- PC和笔记本电脑显示面板
- 液晶电视
- 无线控制照明
- 电机驱动:功率级和控制模块
- 电力输送:UPS、服务器和商用网络电源
- ADC 驱动器和基准缓冲放大器
- 高侧和低侧电流检测
