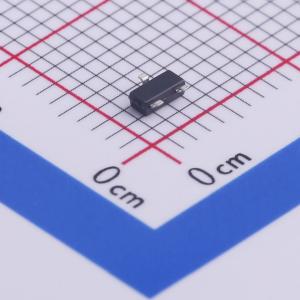

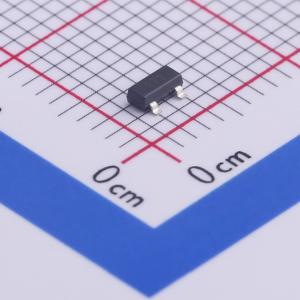

ZXTR2112F-7
输入60V 输出12V 50mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZXTR2112F将晶体管、齐纳二极管和电阻单片集成，用作线性稳压器。该器件在15mA电流下可提供12V的标称输出电压。它专为标准线性稳压器无法使用的高压应用而设计
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXTR2112F-7
- 商品编号
- C441831
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
- 立创商城设计参考
- LDO-(4)电源输入30V以上-(1)输出0.1A以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 60V | |
| 输出电压 | 10.8V~13.2V | |
| 输出电流 | 15mA；50mA | |
| 电源纹波抑制比(PSRR) | 50dB@(100Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | - | |
| 静态电流(Iq) | 160uA | |
| 特性 | - | |
| 工作温度 | -65℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
ZXTR2112F 单片集成了一个晶体管、齐纳二极管和电阻，可作为线性稳压器工作。该器件在 15mA 电流下可提供 12V 标称输出电压。它专为标准线性稳压器无法使用的高压应用而设计。此功能完全集成在 SOT23 封装中，与多芯片分立解决方案相比，可最小化 PCB 面积并减少元件数量。
商品特性
- 适用于以下电源电压调节：
- 24V 至 12V 电源轨
- 其他定制输入电源轨
应用领域
- 使用射极跟随器级的串联线性稳压器
