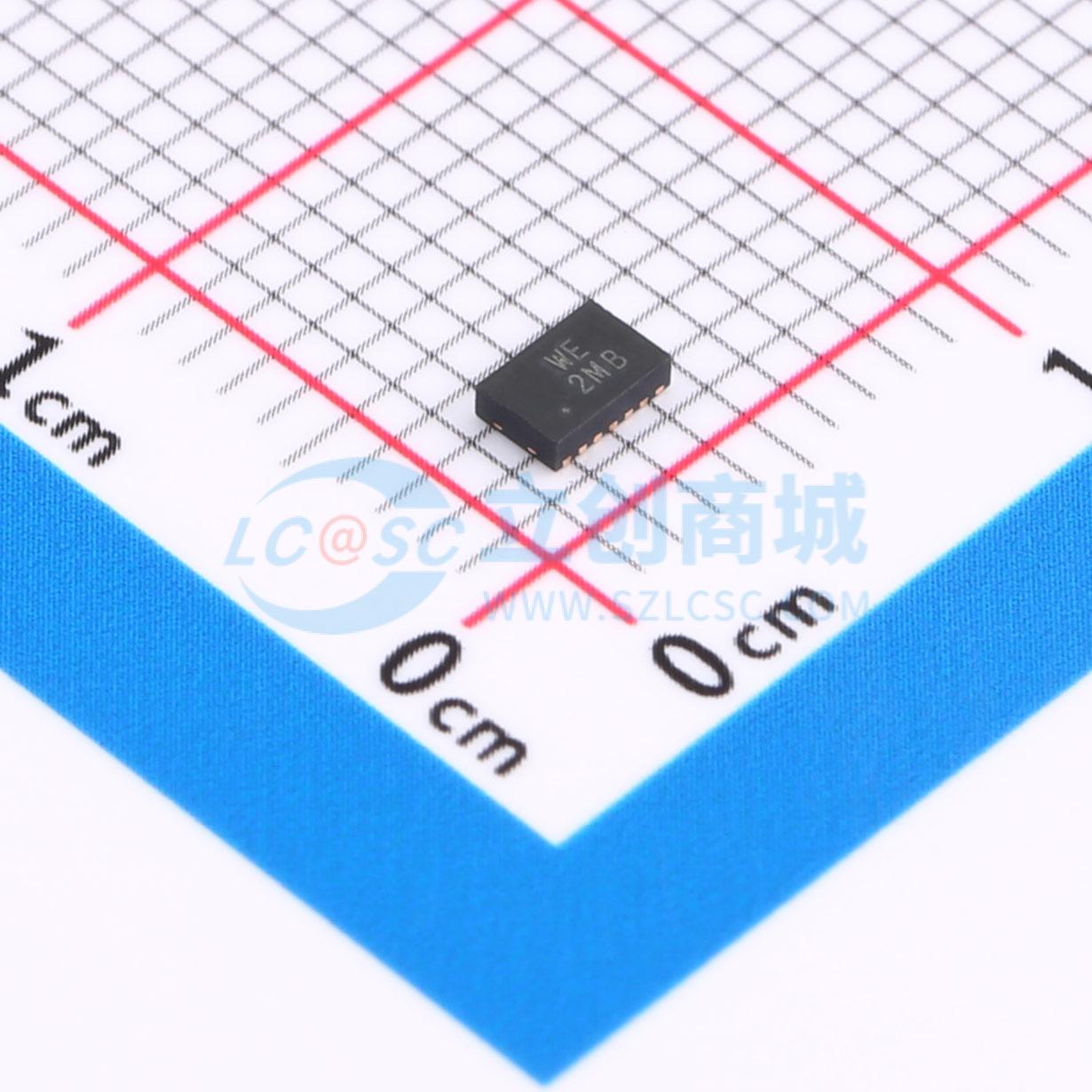

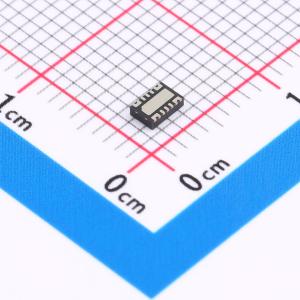

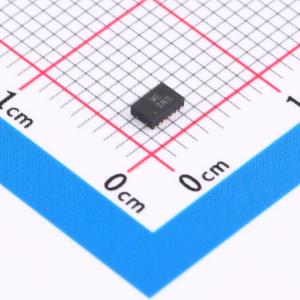

温馨提醒：图片仅供参考，商品以实物为准
AP22966DC8-7
5V 双路可编程负载开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP22966 是一款集成式双 N 沟道负载开关，其特点是具有可调节的转换速率，每个通道可通过外部电容独立设置该速率。N 沟道 MOSFET 的典型导通电阻（RON）为 18mΩ，可处理高达 6A 的电流。两个通道均可通过低电压逻辑信号独立控制
- 品牌名称
- DIODES(美台)
- 商品型号
- AP22966DC8-7
- 商品编号
- C441830
- 商品封装
- VDFN3020-14
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 6A | |
| 工作电压 | 800mV~5.5V | |
| 导通电阻 | 18mΩ | |
| 工作温度 | -40℃~+85℃ |
商品概述
AP22966是一款集成双N沟道负载开关，其特点是具有可调的斜率，可以通过外部电容为每个通道独立设置。N沟道MOSFET的典型导通电阻为18毫欧，能够处理高达6A的电流。两个通道可以使用低电压逻辑信号独立控制。
AP22966设计的工作电压范围为0.8V至5.5V。低静态电源电流使其非常适合用于对功耗有要求的电池供电分配系统中。
AP22966采用标准绿色V-DFN3020-14封装，带有裸露焊盘以提高散热性能，并符合RoHS标准。
商品特性
- 集成双通道负载开关
- 0.8V至5.5V输入电压范围
- 典型低RON为18mΩ（VBIAS = 5V）
- 每通道最大连续电流6A
- 极低的静态电流60μA（双通道）■45μA（单通道）
- 每通道可调上升/下降时间
- 内部快速输出放电（QOD）
- 低电压逻辑使能1.2/1.8/2.5/3.3V逻辑
- 小尺寸封装V-DFN3020-14 – 占板面积仅为6mm²
- 热效率高的低剖面封装
- 完全无铅且符合RoHS标准
- 无卤素和无锑。“绿色”设备
应用领域
- 超极本
- 笔记本电脑
- 上网本
- 机顶盒
- 固态驱动器 (SSD)
- 消费类电子产品
- 平板电脑
- 电信系统
