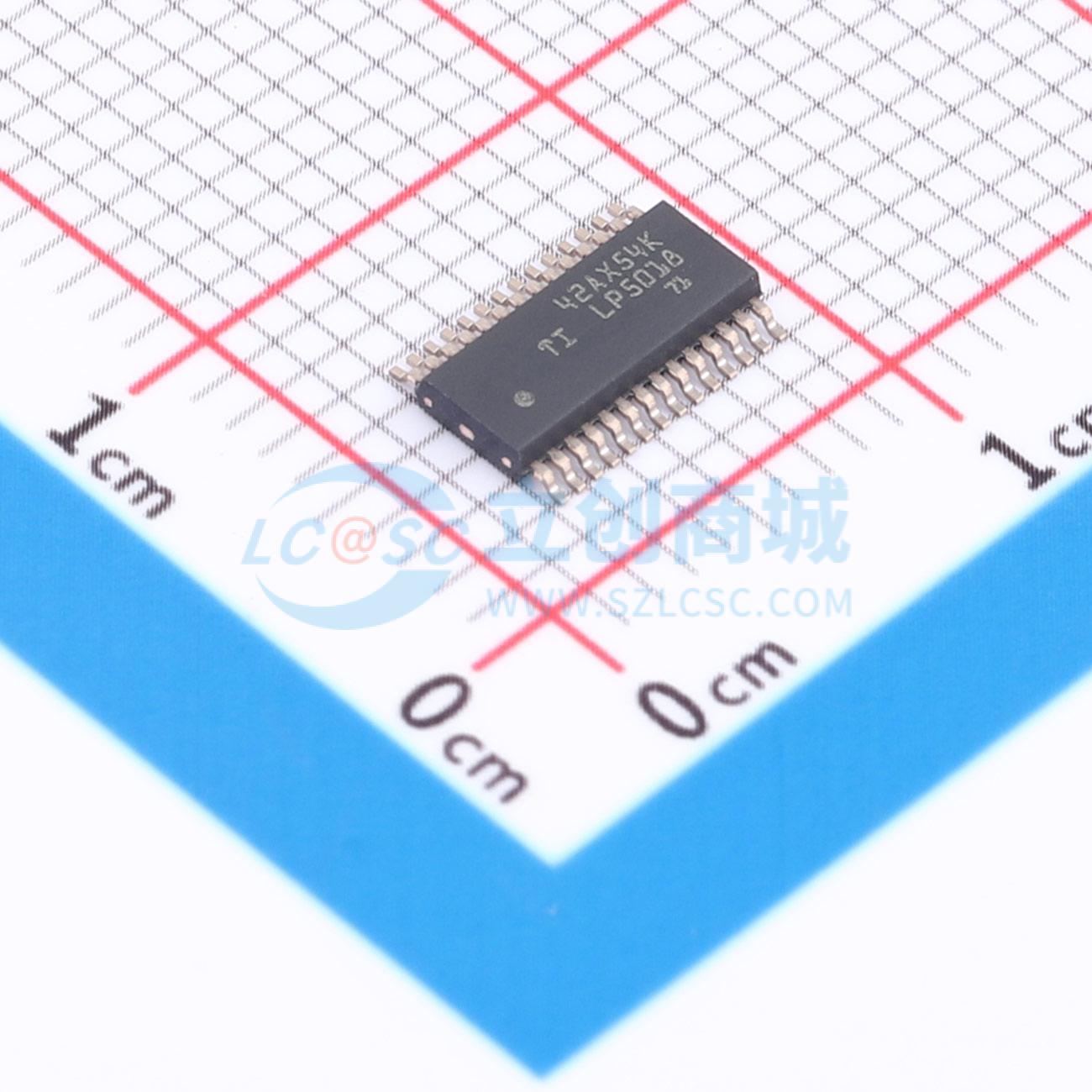

LP5018DGSR

在智能家居和其他使用人机交互的应用中，需要高性能RGB LED驱动器。LED动画效果如闪烁、呼吸和追光可极大提升用户体验，而极低的系统噪声必不可少。LP50xx器件是一款18通道或24通道的恒流灌电流LED驱动器。LP50xx集成了混色和亮度控制功能，预配置可简化软件编码流程。每个通道集成12位、29kHz PWM发生器，可为LED实现流畅、鲜艳的色彩，并消除可闻噪声。LP50xx以12位PWM分辨率、29kHz开关频率控制每个LED输出，有助于实现平滑的调光效果并消除可闻噪声。独立的混色和亮度控制寄存器让软件编码变得简单直接。当实现淡入淡出类型的呼吸效果时，全局R、G、B组控制可显著降低微控制器负载。LP50xx还实现了PWM移相功能，有助于降低LED同时导通时的输入功率预算。LP50xx实现了自动省电模式，可实现超低静态电流。当所有通道关闭30ms后，器件总功耗可降至10μA，这让LP50xx成为电池供电终端设备的可选方案。

• VCC范围为2.7V至5.5V
• EN、SDA和SCL引脚兼容1.8V、3.3V和5V电源轨
• 输出最大电压为6V
• 24路高精度恒流灌电流输出
• VCC全范围下单通道最大输出电流为25.5mA
• VCC ≥ 3.3V下单通道最大输出电流为35mA
• 器件间误差为±7%；通道间误差为±7%
• 超低静态电流
• 关断模式下（EN为低电平）最大静态电流为1µA
• 省电模式下（EN为高电平且所有LED关闭超过30ms）典型静态电流为10µA
• 每个通道集成12位、29kHz PWM发生器
• 每个通道配有独立混色寄存器
• 每个RGB LED模块配有独立亮度控制寄存器
• 支持可选对数或线性刻度亮度控制
• 集成三相PWM移相方案
• 3个可编程组（R、G、B），便于对每种颜色进行软件控制
• 2个外部硬件地址引脚，允许最多连接4个器件
• 广播从地址允许同时配置多个器件
• 自动增量允许在一次传输中写入或读取连续寄存器
• 最高支持400kHz快速模式I2C

• 智能扬声器（带语音助手）
• 智能家居电器
• 可视门铃
• 电子智能锁
• 烟热探测器
• STB
• DVR
• 智能路由器
• 手持设备
