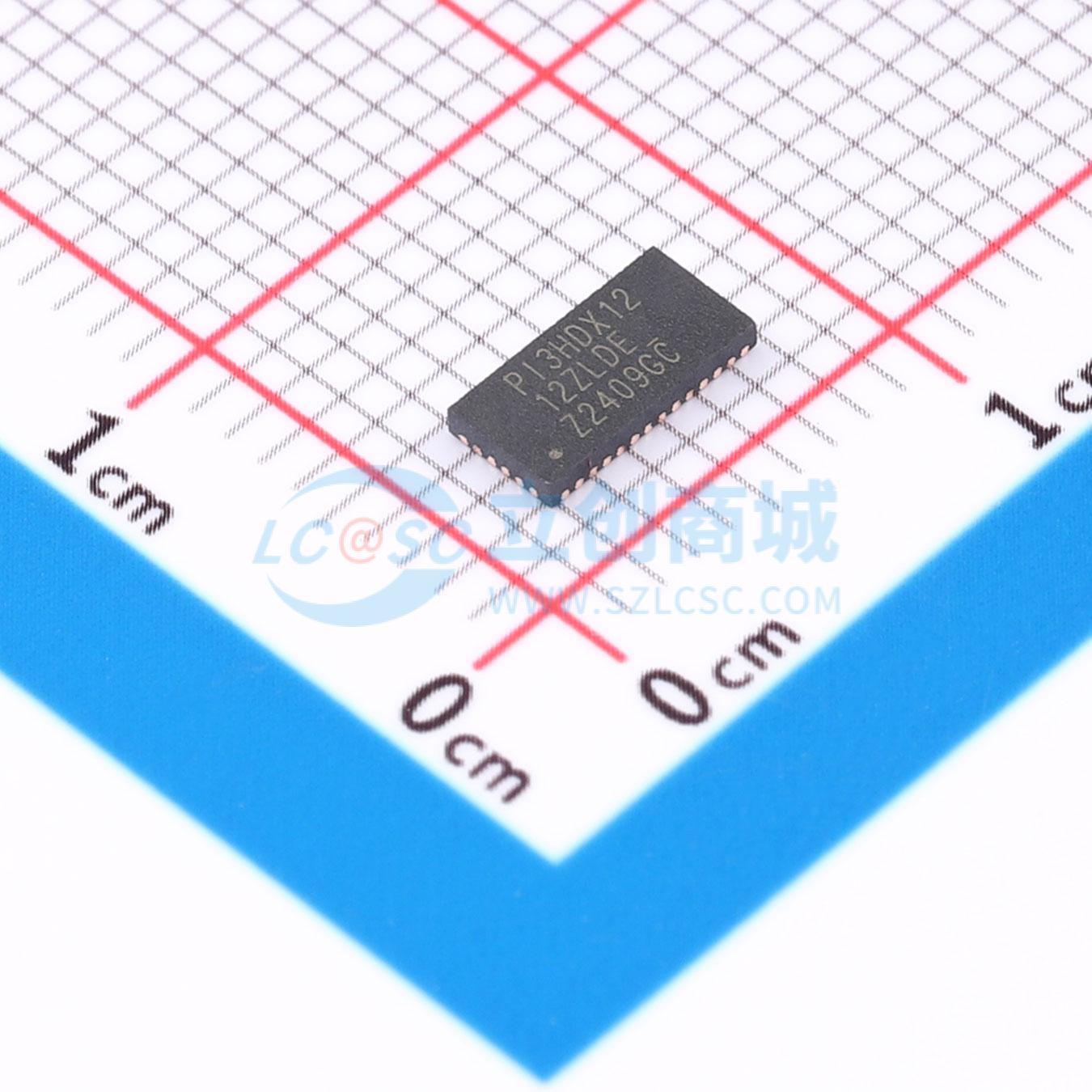

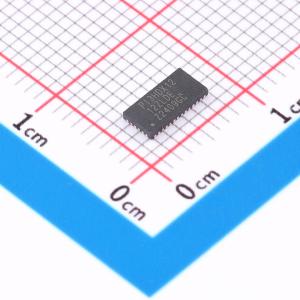

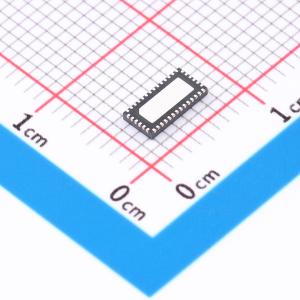

温馨提醒：图片仅供参考，商品以实物为准
PI3HDX1212ZLDEX
适用于HDMI 2.1标准信号处理的1对2有源信号复制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3HDX1212ZLDEX
- 商品编号
- C42266954
- 商品封装
- TQFN-40(3x6)
- 包装方式
- 编带
- 商品毛重
- 0.47克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 输入类型 | CML | |
| 输出类型 | CML | |
| 工作电压 | 2.97V~3.63V | |
| 通道数 | 4 | |
| 数据速率 | 12Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 延迟时间 | 500ps | |
| 工作电流 | 461mA | |
| 信号调节 | 输入均衡 | |
| 工作温度 | -40℃~+70℃ | |
| 功能特性 | 级联与地址扩展 |
商品概述
DIODES PI3HDX1212有源驱动信号复制器解决方案适用于基于HDMI 2.1标准信号处理的高分辨率视频网络。PI3HDX1212是一款有源单端口到双端口信号复制器，该设备可将差分信号驱动到多个视频显示单元。根据模式选择引脚，PI3HDX1212提供可控均衡器、平坦增益和输出摆幅线性度，可通过引脚控制或I²C控制进行操作。最大HDMI数据速率为12Gbps，可产生8K@60Hz分辨率或4K@120Hz分辨率，这是8K高清电视、PC图形产品和其他外围设备所需要的。对于PC图形应用，该设备位于驱动端，将差分信号扇出到多个显示单元，如PC液晶显示器、投影仪、电视等。连续时间线性均衡器（CTLE）实现于重驱动器的输入端，以减少码间干扰（ISI）抖动并补偿通道损耗。PI3HDX1212确保高带宽视频流从视频源传输到终端显示单元。
商品特性
- 适用于4通道HDMI 2.1操作的1对2有源信号复制器
- 数据速率支持高达12Gbps，支持8K/4K像素分辨率
- 四级均衡器增益值选择，可通过引脚连接或I²C模式编程控制
- 四级平坦增益和输出摆幅线性度选择，可通过引脚连接或I²C模式编程控制
- I/O引脚具有2KV人体模型（HBM）静电放电（ESD）保护
- 单电源供电：3.3V
- 温度支持范围：-40°C至+70°C
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- 封装：40引脚，TQFN，3×6mm（0.4mm间距）
应用领域
- 显示外设盒
- 数字标牌显示器
- 多屏拼接
