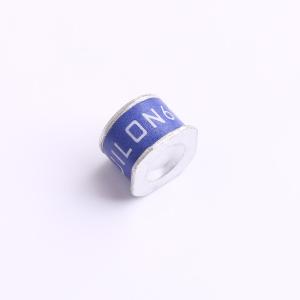

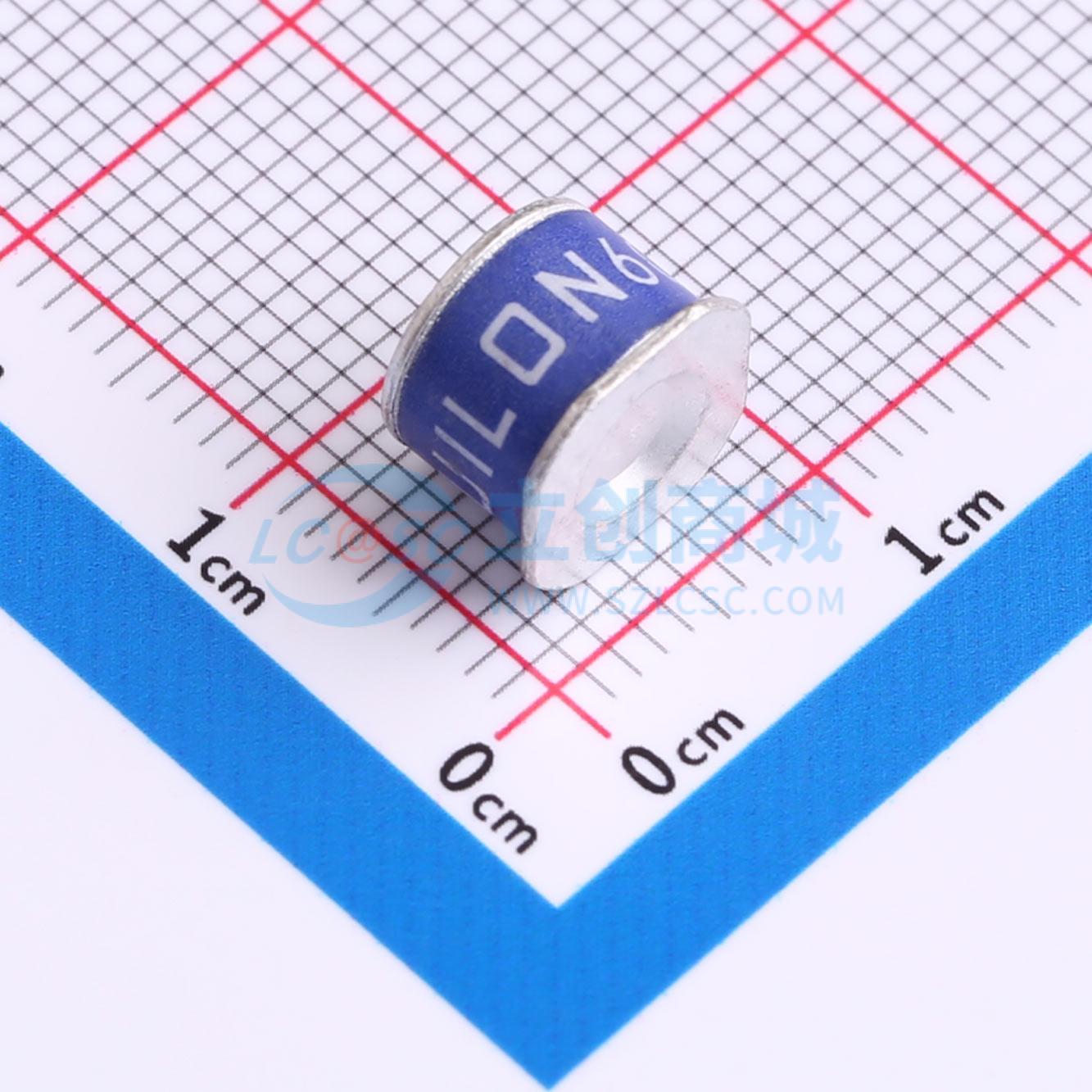

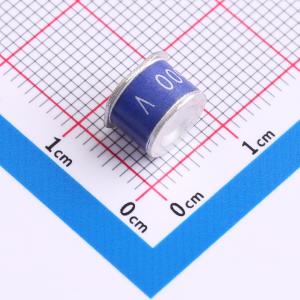

温馨提醒：图片仅供参考，商品以实物为准
2R600B-8S
600V 10kA 2
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 气体放电管（GDT）通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中出现瞬态过电压，且电压幅值超过GDT的击穿电压时，GDT内部的气体被电离，使GDT迅速导通，并将过电压限制在较低水平，从而保护并联的电子设备或电路元件免受高压冲击损坏。过电压消失后，GDT立即恢复到高绝缘电阻状态，电路恢复正常运行。 表面贴装封装组件不仅尺寸小，易于安装在各种紧凑型印刷电路板（PCB）上，而且性能卓越
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- 2R600B-8S
- 商品编号
- C42246321
- 商品封装
- SMD,8.3x6mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 气体放电管(GDT) | |
| 极数 | 2 | |
| 直流击穿电压(Vdc) | 600V | |
| 精度 | ±20% | |
| 脉冲放电电流 | 10kA |
| 属性 | 参数值 | |
|---|---|---|
| 极间电容 | 1.5pF | |
| 冲击击穿电压(Vimp) | 900V | |
| 工作温度 | -40℃~+125℃ | |
| 直径(φD) | 8mm |
商品概述
气体放电管通常处于高绝缘电阻状态，相当于开路，对电路的正常工作几乎没有影响。当电路中发生瞬态过电压且电压幅度超过气体放电管的击穿电压时，管内的气体发生电离，导致气体放电管迅速导通，将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高压冲击损坏。过电压消失后，气体放电管立即恢复至高绝缘电阻状态，电路恢复正常工作。2RB-8S系列气体放电管是一款表面贴装封装的元件。它不仅体积小，易于安装在各种紧凑的印刷电路板上，而且性能优异。其低电容特性使其用于高频通信电路时对信号的影响最小化。高绝缘电阻确保了电路在正常工作条件下的性能不会遭受额外损耗。该系列气体放电管不仅能用于保护通信接口，其承受高浪涌电流的能力也使其适用于电源保护。
商品特性
- 对快速上升的瞬态电压具有优异的响应能力
- 击穿电压稳定
- 工作频率达1 GHz
- 8/20μs脉冲电流能力：10KA
- 无放射性
- 超低电容（<1.5pF）
- 尺寸：8.3mm×6mm
应用领域
- 通信设备
- 基站与网络基础设施
- 数据通信与测试设备
- 电源与保护系统
