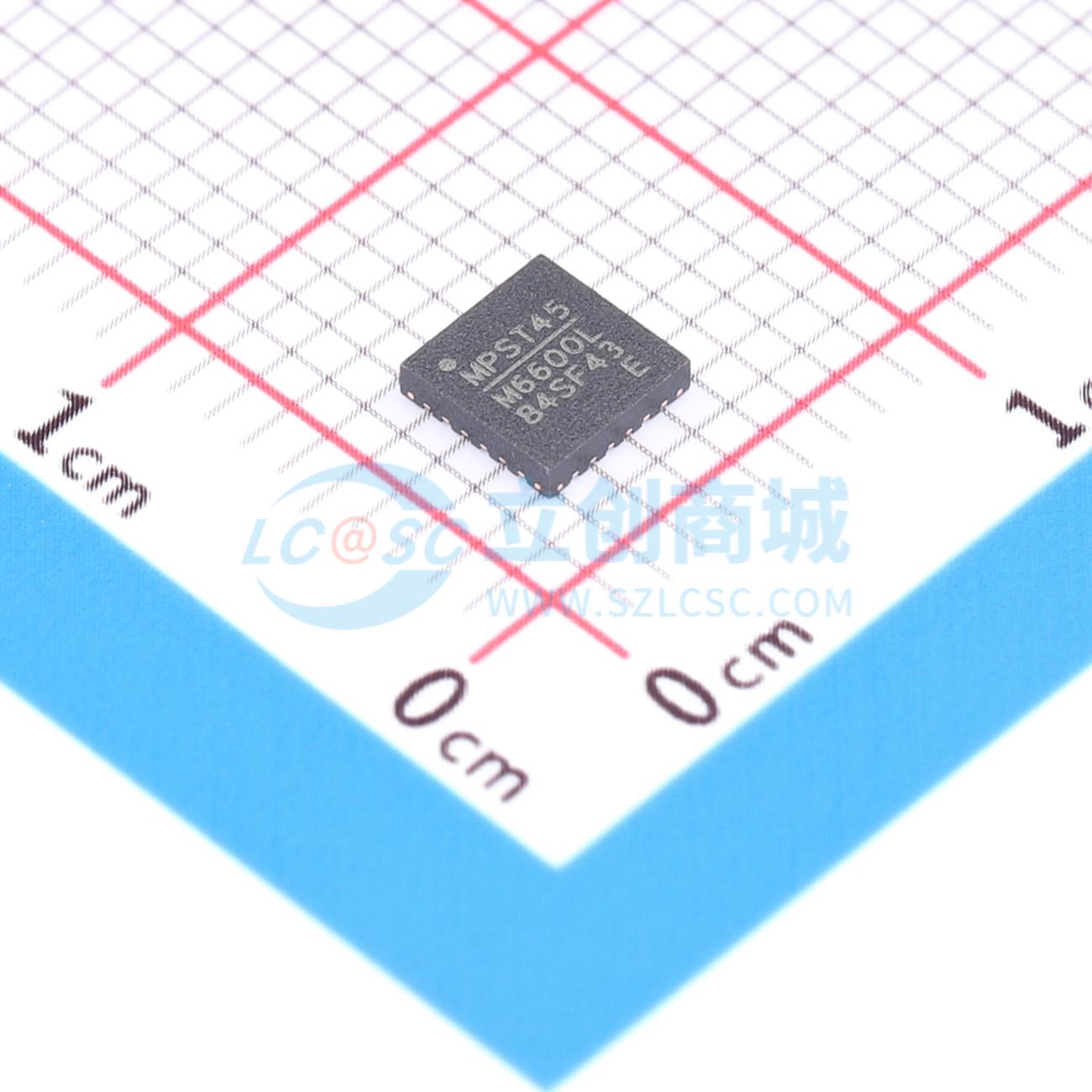

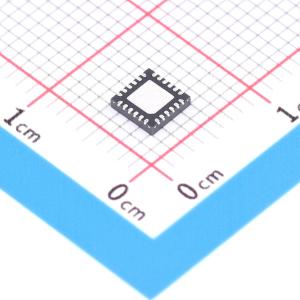

温馨提醒：图片仅供参考，商品以实物为准
MPQ6600LGRE-AEC1-Z
MPQ6600LGRE-AEC1-Z
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- MPS(芯源)
- 商品型号
- MPQ6600LGRE-AEC1-Z
- 商品编号
- C42212521
- 商品封装
- QFN-24(4x4)
- 包装方式
- 袋装
- 商品毛重
- 1.495克(g)
商品参数
参数完善中
商品概述
MPQ6600L是一款带电流调节和内置转换器的步进电机驱动器。该器件内置电流检测，无需外部检测电阻。MPQ6600L具有高集成度和小封装尺寸，是双极性步进电机驱动器的节省空间、高性价比解决方案。MPQ6600L的供电电压最高可达35V，根据PCB设计和散热条件可提供最高1.5A的电机电流。该器件可驱动双极性步进电机工作在整步、半步、四分之一步和八分之一步模式。内置安全功能包括过流保护(OCP)、输入过压保护(OVP)、欠压锁定(UVLO)和热关断。MPQ6600L采用带可焊侧翼的QFN-24 (4mmx4mm)封装，符合AEC-Q100认证。
商品特性
- 宽4.5V至35V输入电压(VIN)范围
- 两个内置全桥驱动器
- 内置电流检测与调节
- 低导通电阻(RDS(ON)):高压侧MOSFET(HS-FET)为195mΩ，低压侧MOSFET(LS-FET)为170mΩ
- 无需控制电源
- 简单逻辑接口
- 兼容3.3V和5V逻辑电源
- 支持从整步到八分之一步的多种步进模式
- 输出电流(IOUT)最高可达1.5A
- 自动电流衰减
- 过流保护(OCP)
- 输入过压保护(OVP)
- 热关断和欠压锁定(UVLO)保护
- 故障指示输出
- 采用带可焊侧翼的QFN-24 (4mmx4mm)封装
- 提供AEC-Q100 1级产品
应用领域
- 双极性步进电机
- 打印机
