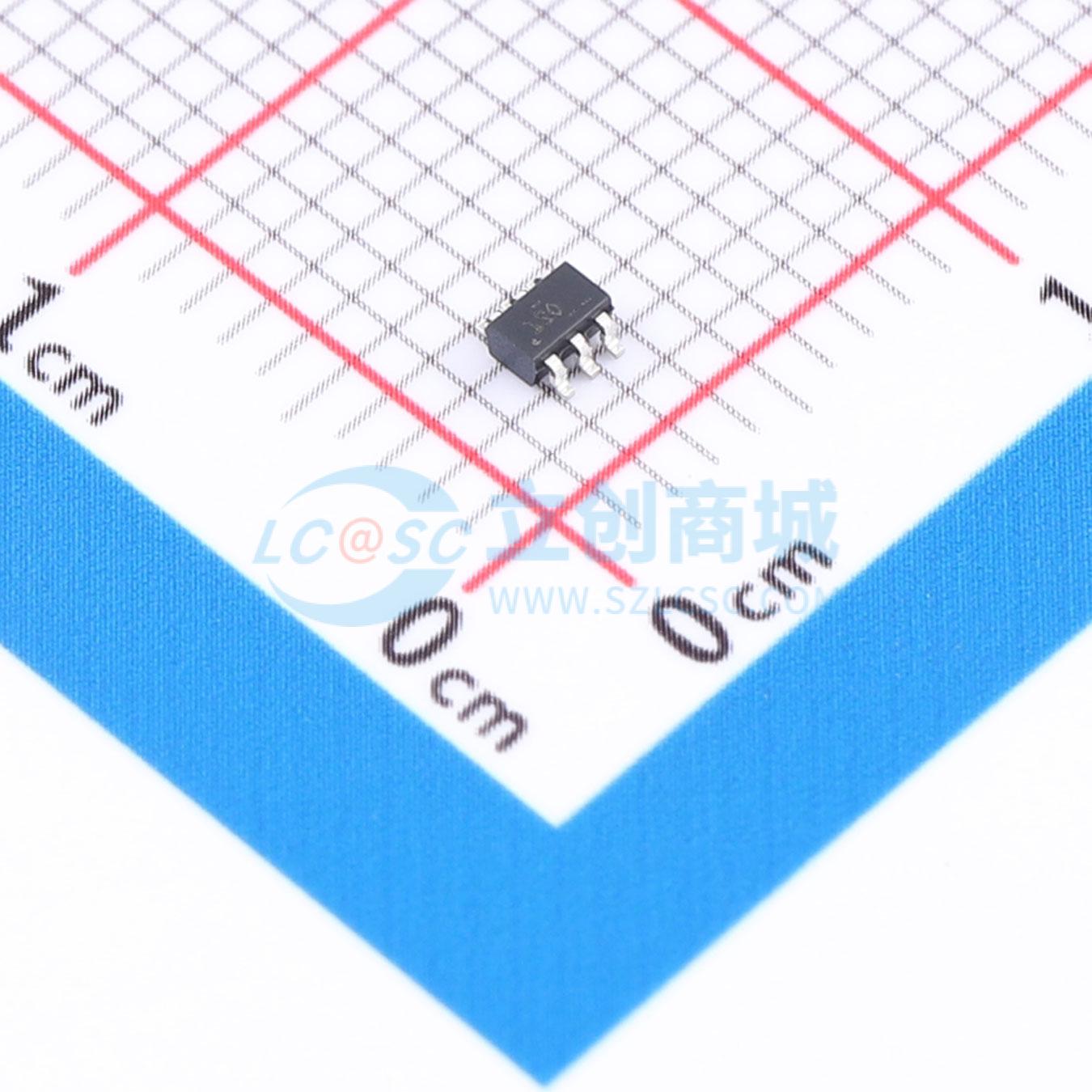

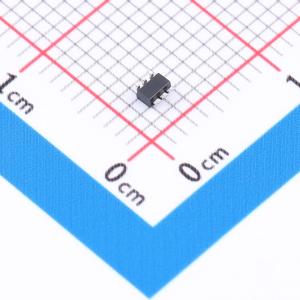

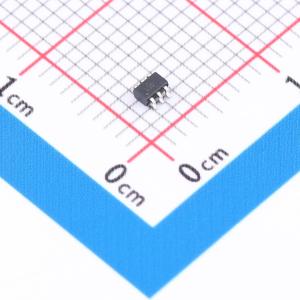

CAVC1T45QDCKRQ1
具有可配置电压转换和三态输出的1位双电源总线收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款 1 位同相总线收发器使用两个独立的可配置电源轨,可在 VCCA / VCCB 低至 1.08V 的情况下正常运行。A 端口旨在跟踪 VCCA,VCCA 电源电压为 1.08V 至 3.6V。B 端口旨在跟踪 VCCB,VCCB 电源电压为 1.08V 至 3.6V。因此可在 1.2V、1.5V、1.8V、2.5V 和 3.3V 电压节点之间进行通用的低电压双向转换。该器件旨在实现两条数据总线间的异步通信。方向控制 (DIR) 输入的逻辑电平将会激活 B 端口或 A 端口输出
- 品牌名称
- TI(德州仪器)
- 商品型号
- CAVC1T45QDCKRQ1
- 商品编号
- C42171485
- 商品封装
- SC-70-6
- 包装方式
- 袋装
- 商品毛重
- 0.030588克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 数据速率 | 500Mbps | |
| 工作电压(VCCA) | 1.08V~3.6V | |
| 工作电压(VCCB) | 1.08V~3.6V | |
| 每个电路通道数 | 1 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 输出使能高阻;断电保护 | |
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
SN74AVC1T45-Q1是具有可配置电压转换和三态输出的汽车级1位双电源总线收发器。这款1位同相总线收发器使用两个独立的可配置电源轨。SN74AVC1T45-Q1可在VCCA/VCCB低至1.08V的情况下正常运行。A端口旨在跟踪VCCA,VCCA电源电压为1.08V 至 3.6V。B端口旨在跟踪VCCB,VCCB电源电压为1.08V 至 3.6V。因此可在1.2V、1.5V、1.8V、2.5V 和 3.3V电压节点之间进行通用的低电压双向转换。SN74AVC1T45-Q1旨在实现两条数据总线间的异步通信。方向控制 (DIR)输入的逻辑电平将会激活B端口或A端口输出。当B端口输出被激活时,此器件将数据从A总线发送到B总线,而当A端口输出被激活时,此器件将数据从B总线发送到A总线。A端口和B端口上的输入电路一直处于激活状态并且必须施加一个逻辑高或低电平,从而防止过大的ICC 和 ICCZ。SN74AVC1T45-Q1旨在实现通过VCCA对DIR输入供电。该器件专用于使用Ioff的局部断电应用。Ioff电路可禁用输出,以防在器件断电时电流回流对器件造成损坏。VCC隔离特性可确保任一VCC输入接地时,两个端口都处于高阻抗状态。NanoFree封装技术是IC封装概念的一项重大突破,它将硅晶片用作封装。
商品特性
- 采用德州仪器 (TI) NanoFree™ 封装
- 完全可配置的双轨设计,支持各个端口在1.08V至3.6V的整个电源电压范围内运行
- VCC隔离特性 - 如果任何一个VCC输入接地 (GND),则两个端口均处于高阻抗状态
- DIR输入电路以VCCA为基准
- 3.3V时,输出驱动为 ±12mA
- I/O可耐受4.6V电压
- Ioff支持局部省电模式运行
- 提供不同电压转换下的最大数据速率典型值
- 500Mbps(1.08V至3.3V转换)
- 320Mbps (<1.8V至3.3V转换)
- 320Mbps(转换至2.5V或1.8V)
- 280Mbps(转换至1.5V)
- 240Mbps(转换至1.2V)
- 闩锁性能超过 100mA,符合 JESD 78 II 类规范的要求
- ESD 保护性能超过 JESD 22 规范要求
- ±2000V 人体放电模型 (A114-A)
- 200V 机器放电模型 (A115-A)
- ±1000V 充电器件模型 (C101)
应用领域
- 个人电子产品
- 工业
- 企业
- 电信
