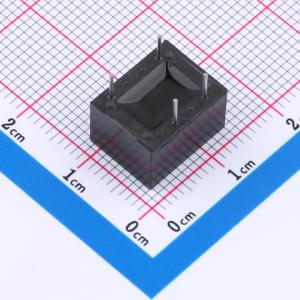

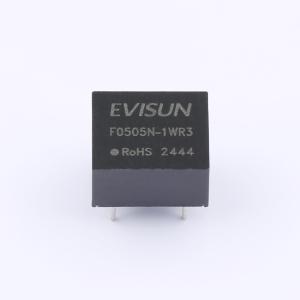

F0505N-1WR3
1W，定电压输入，隔离非稳压双排单路输出
- 描述
- F0505N-1WR3型号是定电压输入,隔离非稳压单路输出的DC/DC模块电源产品；输入电源电压的变化范围在士10%以内:5V(4.5~5.5V)，输出电压5Vdc，输出电流200mA，输出功率1W；输出可持续短路保护，自恢复；高转换效率;低静态电流，低纹波系数和低噪音，超低功耗 ;最大容性负载2400uF;适用于低频模拟电路，数据交换电路等 ；输入输出隔离耐压3KVdc；尺寸：长12.60*高10.00*宽8.00mm
- 品牌名称
- EVISUN(易成)
- 商品型号
- F0505N-1WR3
- 商品编号
- C42163255
- 商品封装
- 插件,12.6x10mm
- 包装方式
- 管装
- 商品毛重
- 2.646667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | - | |
| 输出功率 | 1W | |
| 工作电压(Vin) | 4.5V~5.5V | |
| 转换效率 | 82% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 200mA | |
| 最大容性负载 | 2400uF | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+105℃ | |
| 开关频率 | 200kHz | |
| 静态电流(Iq) | 6mA | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 12.6mm | |
| 宽度 | 10mm | |
| 高度 | 8mm |
商品特性
- 可持续短路保护
- 空载输入电流低至6mA
- 效率高达86%
- 低纹波系数和低噪音
- 隔离电压3000VDC/min
- 国际标准引脚方式
- 工作温度范围：-40°C~+105°C
应用领域
- 分布式电源系统中需要产生一路与输入电源隔离的电源的应用场合
- 纯数字电路
- 一般低频模拟电路
- 继电器驱动电路
- 数据交换电路
