MT3111

芯片是断点续传单线300/900ns 归零码三通道 LED（发光二极管显示器）恒流驱动控制芯片，采用单线300/900ns归零码通讯协议。 芯片内部集成有单线归零码数字接口、数据锁存器、LED 输出恒流驱动、电源稳压模块、内置RC 振荡器、输出数据自动整形转发等电路。 芯片内部集成有断点续传功能模块，可以实现串联应用中的断点续传功能（只要串联应用中不是相邻的两颗芯片端口同时损坏，显示数据都可以断点续传正确传输显示）。 芯片通过外围 MCU 控制实现该芯片的单独辉度、 级联控制等实现户外大屏的彩色点阵发光控制。

• 输出端口耐压 >26°
• 芯片内置稳压管，电源端需串电阻到 IC VDD 脚，无需外加稳压管
• PWM 辉度调节电路（256 级辉度可调），扫描频率 1KHZ
• 内置断点续传功能，可以保证串联应用中的断点续传正确传输显示
• 内置双 RC 振荡，并根据数据线上信号进行时钟同步，在接受完本单元的数据后能自动将后续数据进行整形转发
• 内置上电复位电路
• 归零码通讯协议级联接口，能通过一根信号线完成数据的接收与解码
• 当刷新速率 30 帧/秒时，级联数不小于 1024 点
• 上电默认不亮

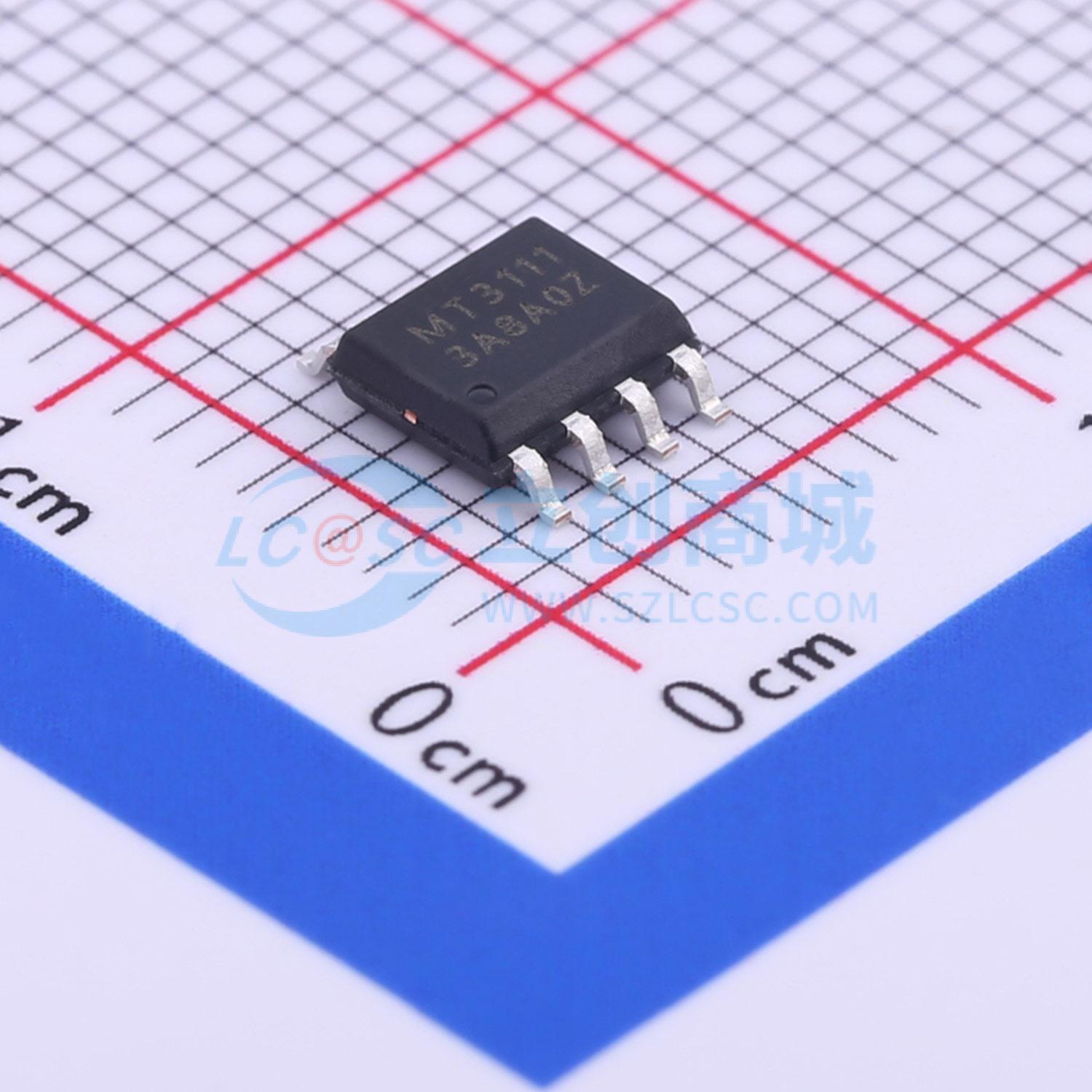

• 封装：DIP8、SOP8

• 点光源
• 护栏管
• 软灯条
• 户内外大屏
