温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~18V | |
| 时钟频率(fc) | 16MHz | |
| 功能 | 复位 | |
| 元件数 | 6 | |
| 每个元件位数 | 6 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 100ns@15V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | CD40 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | 6.8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 5pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | - | |
| 保持时间 | - |
商品概述

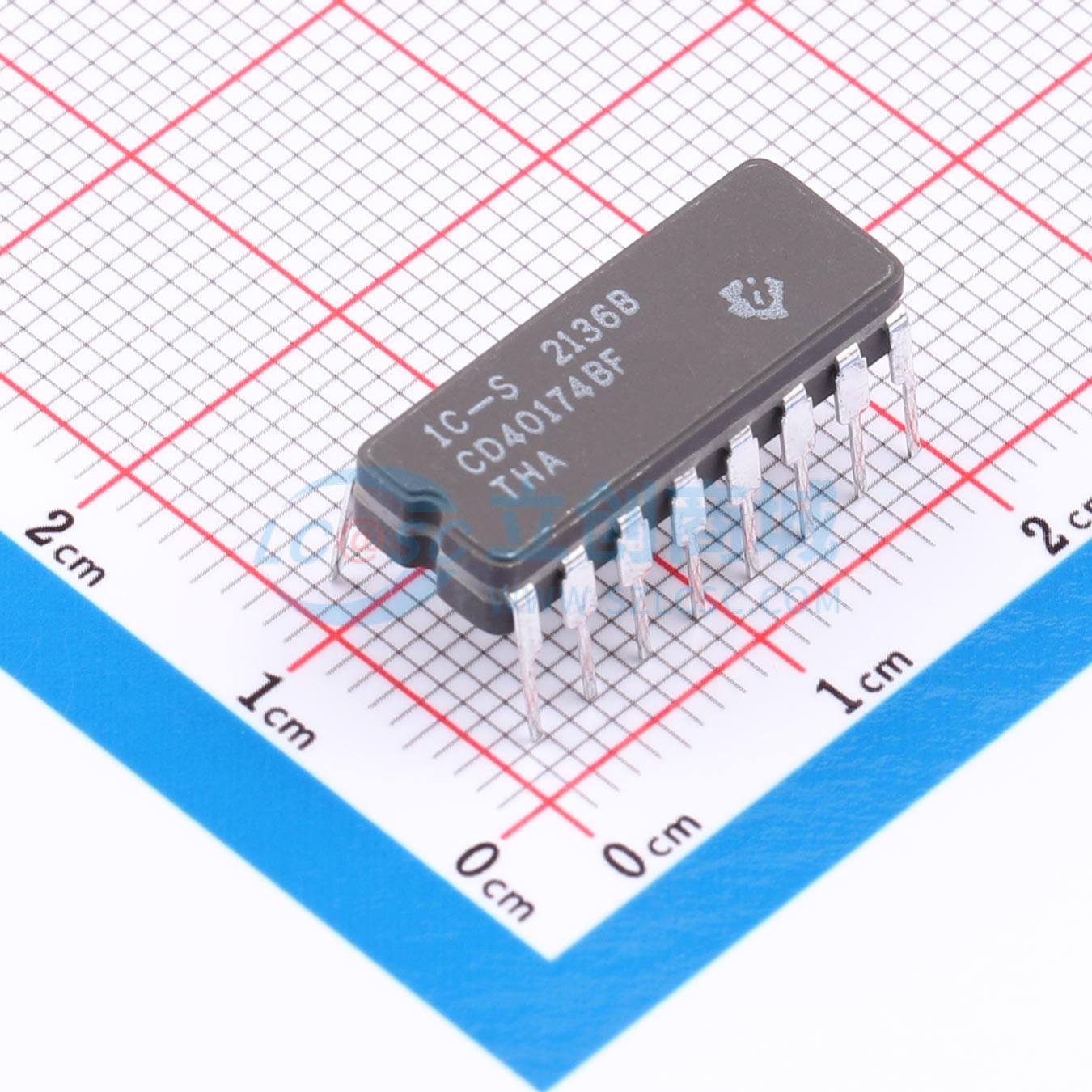

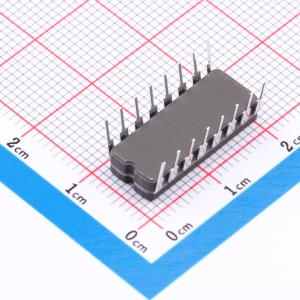

这是一款额定20V的高压型CMOS六D型触发器。CD40174B包含六个完全相同的D型触发器，各触发器拥有独立的数据输入，时钟输入和清零输入为所有六个单元共用。数据在时钟脉冲的正跳变沿传输至Q输出端，当清零输入为低电平时，所有六个触发器同时复位。CD40174B提供多种封装形式:16引脚密封双列直插陶瓷封装（后缀F3A）、16引脚双列直插塑料封装（后缀E）、16引脚小外形封装（后缀M、M96、MT和NSR）、16引脚薄型收缩小外形封装（后缀PW和PWR）。
商品特性
- 支持5V、10V和15V参数额定值
- 标准化对称输出特性
- 100%在20V电压下完成静态电流测试
- 全封装温度范围内，18V下最大输入电流为1μA；18V、25℃下最大输入电流为100nA
- 全封装温度范围内的噪声容限:VDD=5V时为1V；VDD=10V时为2V；VDD=15V时为2.5V
- 满足JEDEC Tentative Standard No. 13A《B系列CMOS器件描述规范》的所有要求
- 所有输入端均带有COS/MOS保护网络
应用领域
- 移位寄存器
- 缓冲/存储寄存器
- 图案发生器
