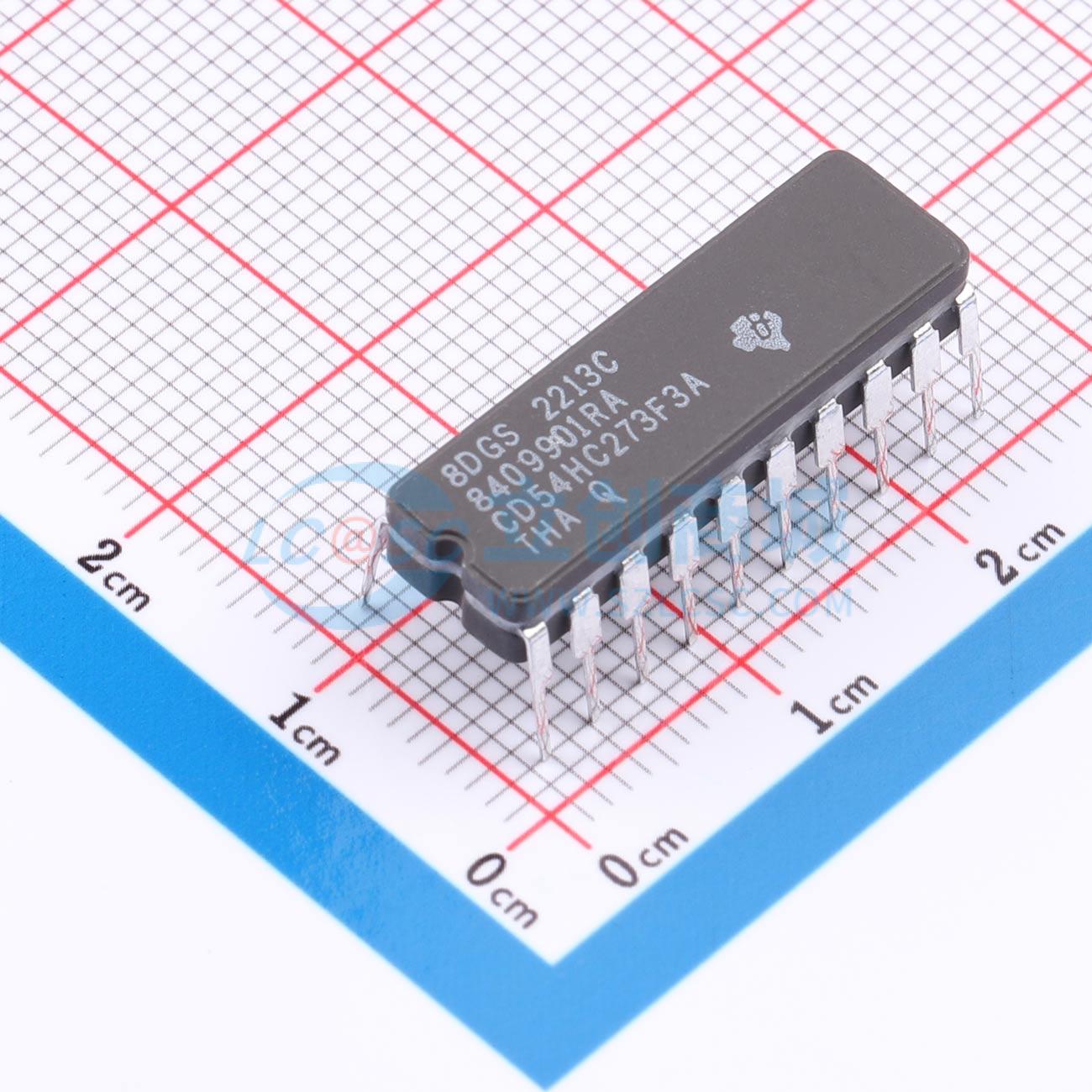

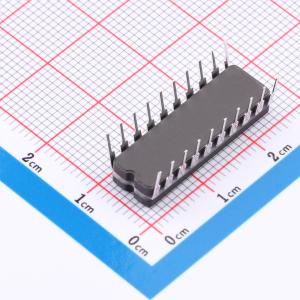

CD54HC273F3A
高速CMOS逻辑八进制D型触发器，带复位功能，具备低功耗、缓冲输入、正边沿触发等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD54HC273F3A
- 商品编号
- C3825736
- 商品封装
- CDIP-20
- 包装方式
- 管装
- 商品毛重
- 45.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 60MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | - | |
| 传播延迟(tpd) | 26ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 54HC | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 10ns | |
| 保持时间 | 3ns |
商品概述
HC273和HCT273是带有直接清零输入的高速八进制D型触发器，采用硅栅CMOS工艺制造，具备标准CMOS集成电路的低功耗特性。时钟脉冲上升沿将D输入端的信息传输至Q输出端。所有八个触发器由共用时钟(CP)和共用复位(MR)控制，低电平即可完成复位，该过程独立于时钟，所有八个Q输出都会复位为逻辑0。
商品特性
- 共用时钟和异步主复位
- 正边沿触发
- 带缓冲输入
- 温度范围内满足扇出要求
- 标准输出可带10个LSTTL负载
- 总线驱动器输出可带15个LSTTL负载
- 宽工作温度范围:-55℃ 至 125℃
- 平衡的传播延迟和转换时间
- 与LSTTL逻辑IC相比功耗显著降低
- HC类型:支持2V 至 6V工作
- HC类型:高抗干扰度:VCC为5V时，NIL为VCC的30%，NIH为VCC的30%
- HCT类型:支持4.5V 至 5.5V工作
- HCT类型:直接兼容LSTTL输入逻辑，VIL最大值为0.8V，VIH最小值为2V
- HCT类型:兼容CMOS输入，VOL、VOH条件下II ≤ 1μA
