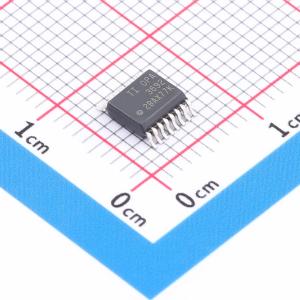

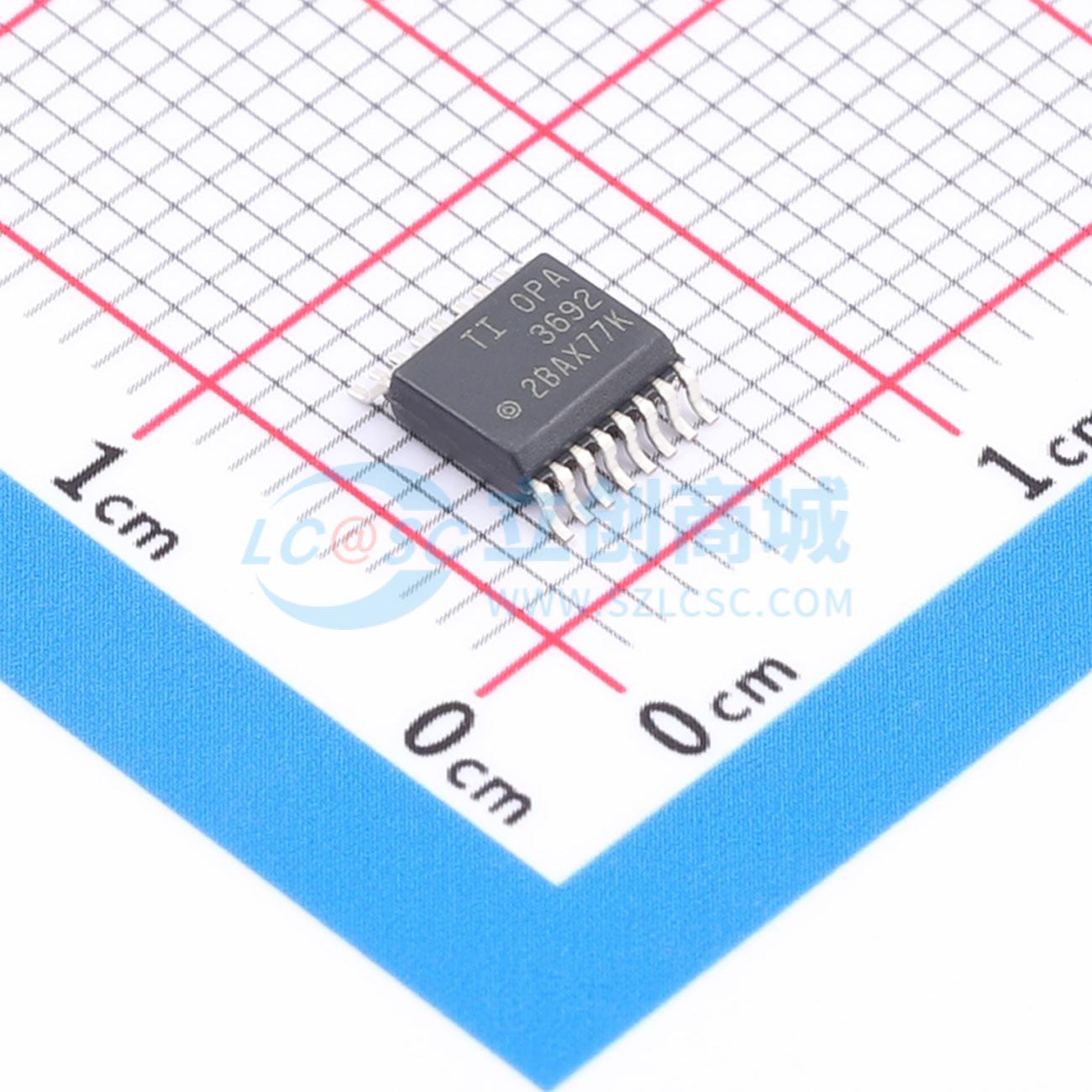

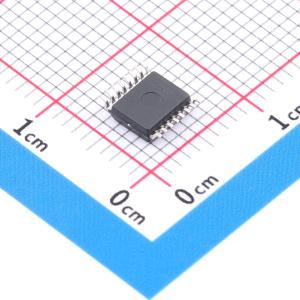

温馨提醒：图片仅供参考，商品以实物为准

OPA3692IDBQR

三通道、宽带、固定增益视频缓冲放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA3692 具有禁用功能的三路宽带固定增益缓冲器
品牌名称: TI(德州仪器)
商品型号: OPA3692IDBQR
商品编号: C3824447
商品封装: SSOP-16
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	单电源电压	5V~12V
	双电源电压(Vee~Vcc)	2.5V~6V；-6V~-2.5V
	输入失调电压温漂(Vos TC)	20uV/℃
	静态电流(Iq)	5.1mA
	功能特性	使能/关断功能；输入缓冲器
	输出电流	190mA

商品概述

OPA3692是一款易于使用的宽带固定增益三通道缓冲放大器，带关断功能，根据外部连接，可利用内部电阻网络提供固定增益为+2的视频缓冲，或增益为+1或-1的电压缓冲。该器件单通道供电电流仅5.1mA，仍可提供通常需要更高供电电流才能实现的压摆率和输出功率。全新输出级架构可输出高电流，同时保持极小的裕量和交越失真，单电源工作性能出色。使用单+5V电源供电时，可实现1V至4V的输出摆幅，提供超过120mA的驱动电流和超过200MHz的带宽。该器件单通道供电电流在+25℃下经过精确校准，配合低温漂特性，可实现更低的最大供电电流。可选配关断控制引脚，引脚开路或保持高电平时为正常工作，引脚拉低后，单通道供电电流降至150μA以下，输出进入高阻抗状态，可实现节能，适用于RGB线驱动或单电源三通道模数转换器输入驱动。

商品特性

电源范围灵活，支持+5V至+12V单电源供电，也支持±2.5V至±6V双电源供电
内置固定增益，可选+2或±1
增益G=+2时带宽可达225MHz
单通道供电电流低至5.1mA
单通道关断电流低至150μA
输出电流最高可达190mA
输出电压摆幅为±4.0V
改进了高频引脚分配

应用领域

RGB视频线驱动
多路视频数模转换
便携式仪器
模数转换器缓冲
有源滤波器
宽带差分接收器
可升级替换OPA3682

	属性	参数值
	商品目录	视频放大器
	放大器数	3
	带宽(-3db)	280MHz
	压摆率(SR)	2000V/us
	微分增益	0.07%
	微分相位	0.02deg
	输入失调电压(Vos)	0.8mV
	输入偏置电流(Ib)	15.3mA
