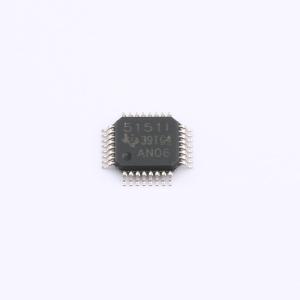

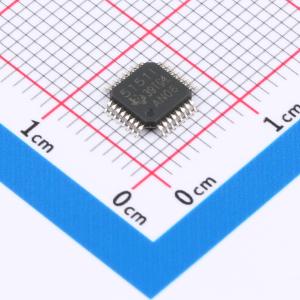

温馨提醒：图片仅供参考，商品以实物为准
TVP5151IPBS
超低功耗NTSC/PAL/SECAM视频解码器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是一款超低功耗的NTSC/PAL/SECAM视频解码器。采用节省空间的48引脚PBGA封装或32引脚TQFP封装，可将NTSC、PAL和SECAM视频信号转换为8位ITU-R BT.656格式，也有离散同步信号输出。其优化架构实现了超低功耗，典型工作条件下功耗为138mW，掉电模式下功耗小于1mW，显著延长了便携式应用中的电池续航时间。该解码器仅使用一个晶体即可支持所有标准，可通过I²C串行接口进行编程。它将基带模拟视频转换为数字YCbCr 4:2:2分量视频，支持复合和S视频输入，包含一个9位模数转换器（ADC），采样率为2倍，采样遵循ITU-R BT.601标准（27.0 MHz，由27.000 MHz晶体或振荡器输入生成）且行锁定，输出格式可以是8位4:2:2或带嵌入式同步的8位ITU-R BT.656。该解码器采用专利技术，可锁定弱信号、噪声信号或不稳定信号，还会生成同步/实时控制（RTC）输出，用于同步下游视频编码器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TVP5151IPBS
- 商品编号
- C3824332
- 商品封装
- TQFP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 解码器 | |
| 数据接口 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.65V~1.95V；1.65V~1.95V；1.65V~1.95V；1.65V~3.6V | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 功能特性 | 可编程增益放大器；可编程分辨率；内置锁相环 |
商品概述
TVP5151是一款超低功耗NTSC/PAL/SECAM视频解码器，提供节省空间的48引脚PBGA封装或32引脚TQFP封装，可将NTSC、PAL和SECAM视频信号转换为8位ITU-R BT.656格式，也支持离散同步信号。其优化架构实现超低功耗，典型工作条件下功耗为138mW，掉电模式功耗低于1mW，可显著延长便携应用的电池寿命，支持所有视频标准仅需一颗27.000MHz晶振，可通过I²C串口编程。TVP5151可将基带模拟视频转换为数字YCbCr 4:2:2分量视频，支持复合输入和S-Video输入，内置带2倍采样的9位模数转换器（ADC），采样符合ITU-R BT.601标准（27.0MHz，由27.000MHz晶振或振荡器输入产生），并且行锁定，输出格式可为8位4:2:2或带嵌入式同步的8位ITU-R BT.656。TVP5151采用专利技术，可锁定弱、噪声大或不稳定的信号，生成锁相输出用于同步下游视频编码器。提供四行自适应梳状滤波，可同时作用于亮度和色度通道，减少亮度串扰和色度串扰失真，还配有色度陷波滤波器。可通过标准I²C串口编程调节色调、亮度、饱和度和锐度等视频特性，除数字视频输出外，还可生成同步、消隐、锁定和时钟信号，支持高级垂直消隐间隔（VBI）数据提取，VBI数据处理器可对图文电视、隐藏字幕及多种其他格式数据进行切片、解析和错误校验。TVP5151可根据Macrovision™标准检测版权保护输入信号，可检测Type 1、2、3和色条纹进程。
商品特性
- 支持NTSC（J, M, 4.43）、PAL（B, D, G, H, I, M, N, Nc）和SECAM（B, D, G, K, K1, L）视频标准
- 支持ITU-R BT.601标准采样
- 内置高速9位模数转换器（ADC）
- 支持两个复合输入或一个S-Video输入
- 全差分CMOS模拟预处理通道，带有钳位和自动增益控制（AGC），可实现信噪比性能
- 超低功耗
- 掉电模式功耗: <1mW
- 提供48引脚PBGA封装（ZQC）或32引脚TQFP封装（PBS）
- 可通过I²C接口调节亮度、饱和度、色调和锐度
- 互补四行（3延迟）自适应梳状滤波器，可降低亮度串扰和色度串扰噪声
- 专利架构可锁定弱信号、噪声信号或不稳定信号
- 所有标准仅需一颗27.000MHz晶振
- 内置锁相环（PLL）用于行锁定时钟和采样
- 副载波锁相输出，用于同步外部编码器的彩色副载波
- 数字I/O电源电压范围为1.8V 至 3.3V
- 支持标准可编程视频输出格式:ITU-R BT.656、带嵌入式同步的8位4:2:2；带离散同步的8位4:2:2
- 支持Macrovision™版权保护检测
- 支持高级可编程视频输出格式:有效视频期间2倍过采样原始垂直消隐间隔（VBI）数据；水平消隐或有效视频期间切片VBI数据
- 支持多种VBI模式:图文电视（NABTS, WST）；带FIFO和扩展数据服务（XDS）的隐藏字幕解码；宽屏信令、视频节目系统、CGMS-A、垂直间隔时间码；兼容Gemstar 1x/2x电子节目指南模式；支持用户自定义配置模式，允许用户对切片引擎编程以获取独特VBI数据信号
- 支持上电复位
- TVP5151I支持工业温度范围: -40℃ 至 85℃
应用领域
- 数字电视
- PDA
- 笔记本电脑
- 手机
- 视频录放设备
- 互联网设备/web pads
- 手持游戏机
- 监控
- 便携式导航
- 便携式视频投影仪
