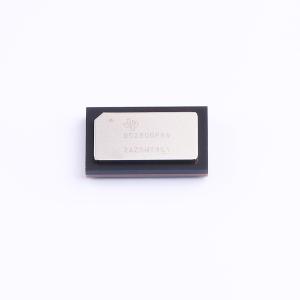

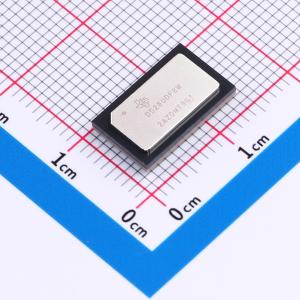

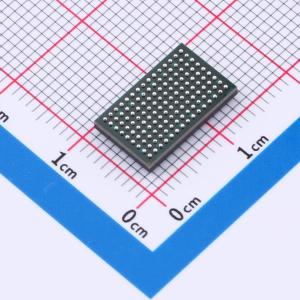

DS280DF810ABWR

DS280DF810是一款具有集成信号调节功能的八通道多速率重定时器。该器件用于扩展有损且存在串扰的远距离高速串行链路的延伸长度并提升稳定性，同时实现不高于10⁻¹⁵的比特误码率(BER)。 DS280DF810各通道的串行数据速率均可独立锁定在20.2Gbps至28.4Gbps的连续范围内或者支持的任意子速率（速率的一半和四分之一），包括10.1376Gbps、10.3125Gbps和12.5Gbps等关键数据速率，因此该器件支持独立通道前向纠错(FEC)直通。 印刷电路板(PCB)上集成了物理交流耦合电容（TX与RX），无需使用外部电容。DS280DF810具有单电源，且可将对外部组件的需求降至最低。这些特性可降低PCB布线的复杂程度并节省BOM成本。 DS280DF810的高级均衡特性包括：一个低抖动3抽头发送有限冲激响应(FIR)滤波器、一个自适应连续时间线性均衡器(CTLE)以及一个自适应判决反馈均衡器(DFE)。支持针对具有多个连接器且存在串扰的有损互连和背板进行扩展。集成的时钟和数据恢复(CDR)功能可重置抖动预算并对高速串行数据进行重定时，非常适用于前端口光学模块应用。DS280DF810对每个通道对采用₂ₓ₂交叉点，可为主机同时提供通道交叉和扇出选项。 DS280DF810可通过SMBus或外部EEPROM进行配置。单个EEPROM最多可由16个器件共享。非破坏性片上眼图监视器以及PRBS发生器和校验器为系统内诊断提供支持。

• 具有集成信号调节功能的八通道多速率重定时器
• 所有通道均可独立锁定在20.2Gbps至28.4Gbps的范围内（包括10.1376Gbps、10.3125Gbps、12.5Gbps等子速率）
• 超低延迟：28.4Gbps数据速率下的典型延迟< 500ps
• 单电源，无需低抖动基准时钟，集成了交流耦合电容以降低电路板布线复杂程度并节省物料清单(BOM)成本
• 集成₂ₓ₂交叉点
• 自适应性连续时间线性均衡器(CTLE)
• 自适应判决反馈均衡器(DFE)
• 带有3抽头有限冲激响应(FIR)滤波器的低抖动发射器
• 组合式均衡，在12.9GHz频率下支持35dB以上的通道损耗；14GHz时的通道损耗超过30dB
• 可调节发送幅值：205mVppd至1225mVppd（典型值）
• 片上眼图监视器(EOM)，伪随机二进制序列(PRBS)模式校验器/发生器

• 背板和中板长度延长
• 针对前端口光学模块的抖动消除
• IEEE802.3bj 100GbE、无线带宽增强型数据速率(EDR)以及OIF-CEI-25G-LR/MR/SR/VSR电气接口
• SFP28、QSFP28、CFP2/CFP4、CDFP
