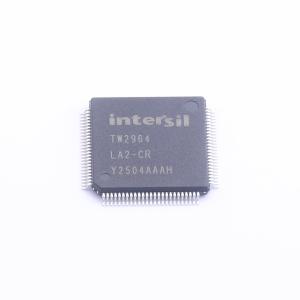

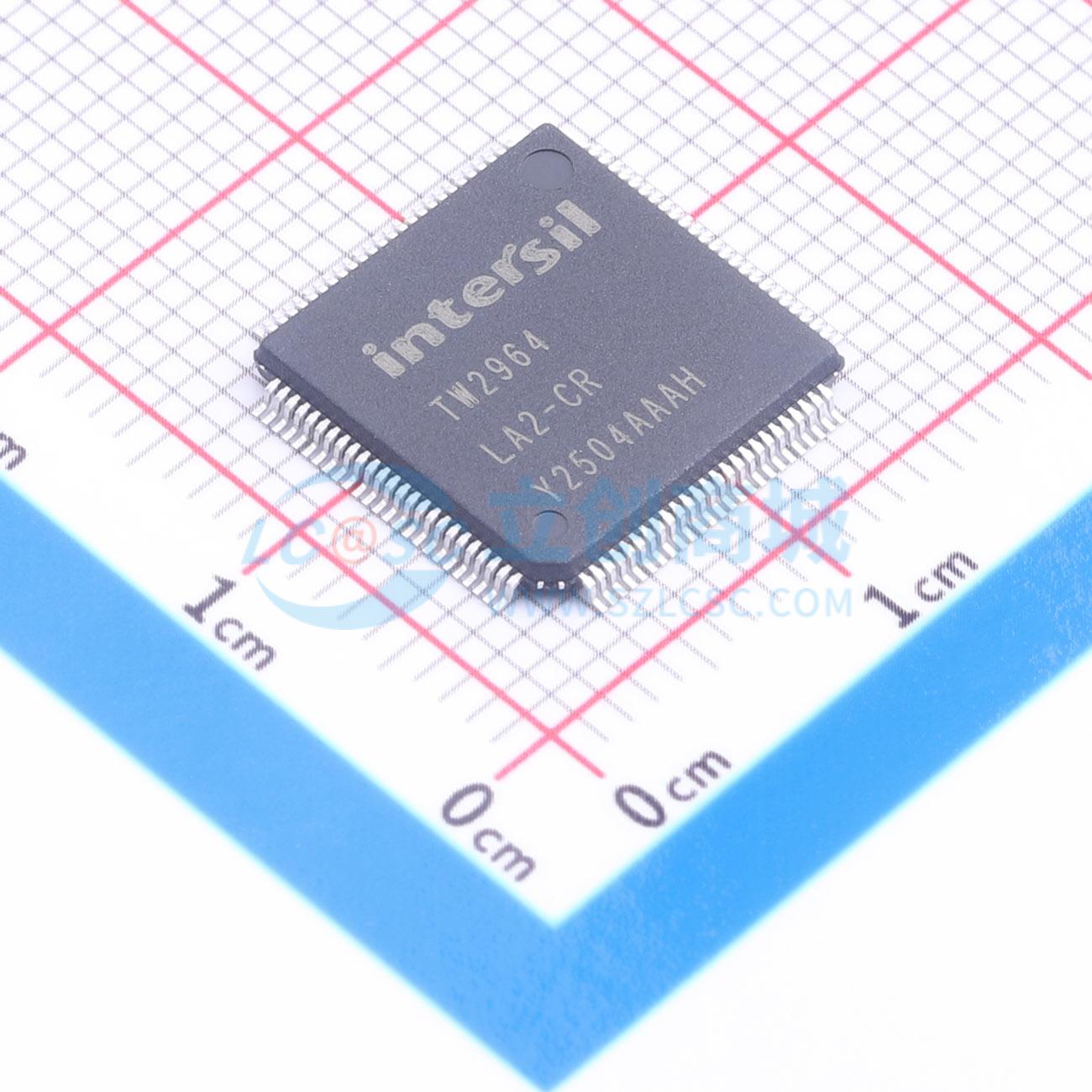

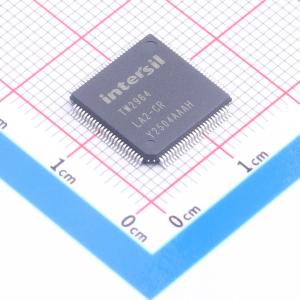

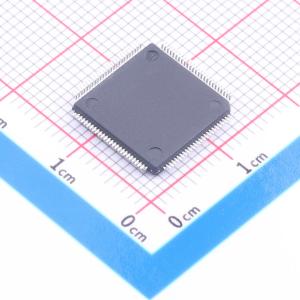

TW2964-LA2-CR
4通道WD1 (960H)/D1兼容视频解码器和音频编解码器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：WD1 (960H)和D1兼容视频解码操作，且各通道可编程。 支持NTSC (M, 4.43)和PAL (B, D, G, H, I, M, N, N组合)、PAL (60)，具备自动格式检测功能。 软件可选模拟输入，每个视频ADC可选择2个CVBS中的任意一个。 内置模拟抗混叠滤波器。 四个10位ADC和用于CVBS输入的模拟钳位电路。 Y通道具有完全可编程静态增益或自动增益控制
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- TW2964-LA2-CR
- 商品编号
- C3823997
- 商品封装
- LQFP-100(12x12)
- 包装方式
- 托盘
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 视频接口芯片 | |
| 类型 | 编解码器 | |
| 数据接口 | I2S | |
| 数据速率 | 1.152Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1V；3.3V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 可编程分辨率；可编程增益放大器；内置锁相环；抗混叠/重建滤波器；视频格式识别 |
商品特性
- WD1 (960H) 和 D1 兼容的视频解码操作，且每个通道可编程
- 支持 NTSC (M, 4.43) 和 PAL (B, D, G, H, I, M, N, N 组合)、PAL (60)，具备自动格式检测功能
- 软件可选模拟输入，允许每个视频 ADC 有 2 路 CVBS 输入
- 内置模拟抗混叠滤波器
- 四个 10 位 ADC 和用于 CVBS 输入的模拟钳位电路
- Y 通道可进行完全可编程的静态增益或自动增益控制
- CVBS 通道可编程白峰控制
- 4-H 自适应梳状滤波器 Y/C 分离
- PAL 延迟线用于色彩相位误差校正
- 具备锐化和 CTI 的图像增强功能
- 数字副载波 PLL 用于精确的色彩解码
- 数字水平 PLL 用于同步处理和像素采样
- 先进的同步处理和同步检测，可处理非标准和弱信号
- 可编程色调、亮度、饱和度、对比度、锐度
- 自动色彩控制和色彩抑制功能
- 类似 ITU-R 656 的 YCbCr (4:2:2) 输出，或 WD1 格式为 36/72/144MHz、D1 格式为 27/54/108MHz 的时分复用输出
- 集成五个音频 ADC 处理和一个音频 DAC
- 提供多通道音频混合模拟输出
- 支持 I2S/DSP 主/从接口，用于录音输出和播放输入
- 音频字长支持 PCM 8/16 位和 μ-Law/A-Law 8 位
- 可编程音频采样率，涵盖 8/16/32/44.1/48kHz 等常用频率
- 两线 MPU 串行总线接口
- 集成时钟 PLL，用于 144/108MHz 时钟输出
- 具备省电和掉电模式
- 低功耗
- 所有标准以及 WD1 和 D1 格式均使用单个 27MHz 晶体
- I/O 引脚与 TW2960 兼容（电源引脚不同）
- 3.3V 耐压 I/O
- 1.0V/3.3V 电源供电
- 100 引脚和 128 引脚 LQFP 封装
