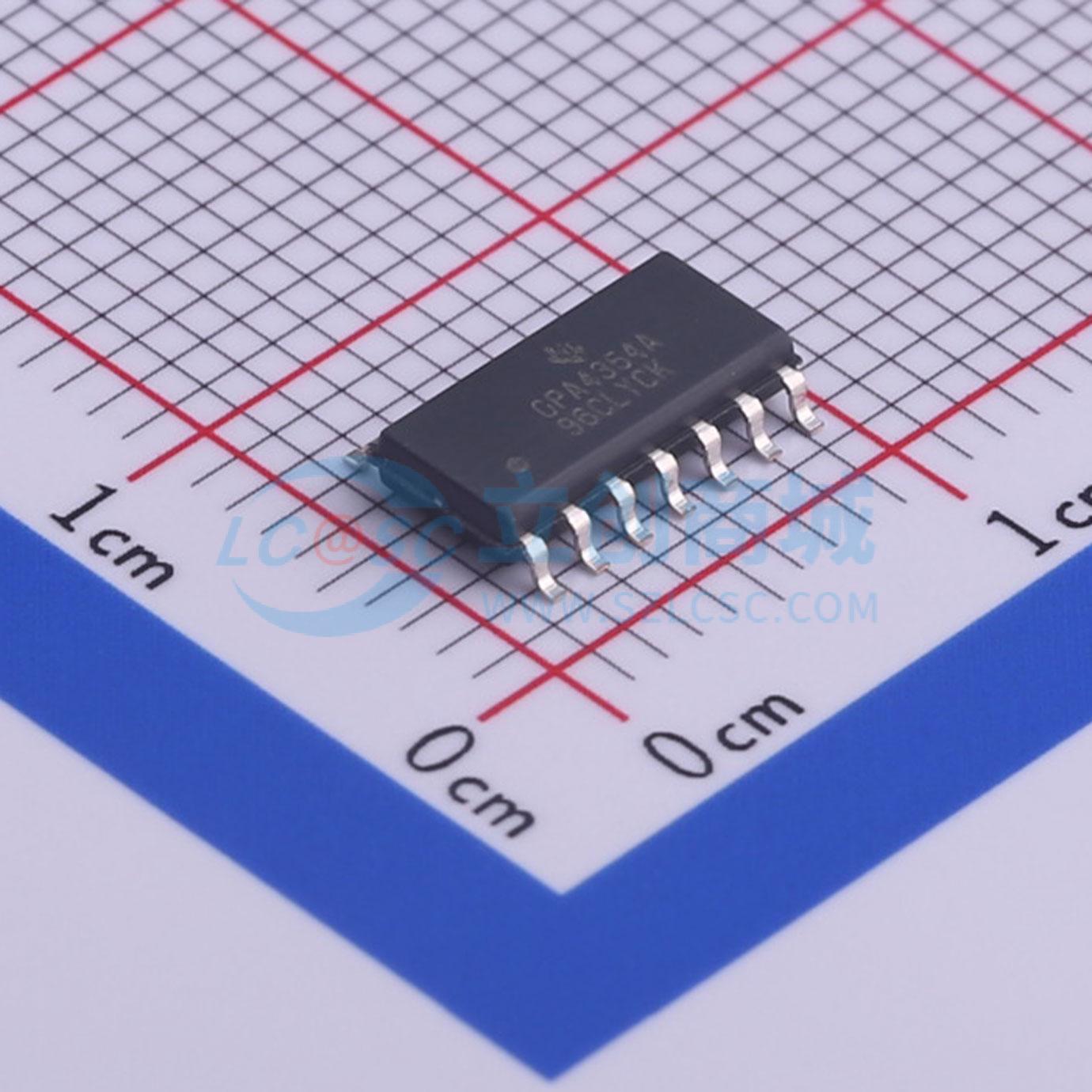

温馨提醒：图片仅供参考，商品以实物为准

OPA4354AIDR

OPAx354 250MHz、轨至轨I/O CMOS运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: OPA4354 250MHz、轨到轨 I/O、CMOS 四路运算放大器
品牌名称: TI(德州仪器)
商品型号: OPA4354AIDR
商品编号: C440031
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	四路
	最大电源宽度(Vdd-Vss)	7.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	100MHz
	输入失调电压(Vos)	8mV
	输入失调电压温漂(Vos TC)	4uV/℃
	压摆率(SR)	150V/us
	输入偏置电流(Ib)	50pA

	属性	参数值
	输入失调电流(Ios)	50pA
	噪声密度(eN)	6.5nV/√Hz@1MHz
	共模抑制比(CMRR)	80dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	4.9mA
	输出电流	100mA
	工作温度	-40℃~+125℃
	单电源	2.5V~5.5V
	双电源(Vee~Vcc)	-2.75V~-1.25V；1.25V~2.75V

商品概述

OPAx354 系列高速电压反馈 CMOS 运算放大器专为视频应用和其他需要宽带宽的应用而设计。这些器件单位增益稳定，可以输出大电流。差分增益为 0.02%，而差分相位为 0.09°。静态电流仅为每通道 4.9mA。 OPAx354 系列运算放大器针对低至 2.5V (±1.25V) 和高达 5.5V (±2.75V) 的单电源或双电源供电运行进行了优化。共模输入范围超出电源供电范围。电源轨的输出摆幅在 100mV 以内，从而支持宽动态范围。对于需要 100mA 完全连续输出电流的应用，可使用单通道和双通道 8 引脚 HSOP PowerPAD 版本。单通道版本 (OPA354) 采用微型 5 引脚 SOT - 23 和 8 引脚 HSOP PowerPAD 封装。双通道版本 (OPA2354) 采用微型 8 引脚 VSSOP 和 8 引脚 HSOP PowerPAD 封装。四通道版本 (OPA4354) 采用 14 引脚 TSSOP 和 14 引脚 SOIC 封装。多通道版本采用完全独立的电路，可将串扰降到最低并彻底消除相互干扰。全部功能的额定扩展工作温度范围为 -40°C 至 +125°C。

商品特性

单位增益带宽：250MHz
高带宽：100MHz GBW
高压摆率：150V/μs
低噪声：6.5nV/√Hz
轨至轨 I/O
高输出电流：>100mA
出色的视频性能：差分增益：0.02%，差分相位：0.09°
0.1dB 增益平坦度：40MHz
低输入偏置电流：3pA
静态电流：4.9mA
热关断
电源范围：2.5V 至 5.5V
MicroSIZE 和 PowerPAD 封装

应用领域

视频处理
超声波
光网络、可调激光器
光电二极管跨阻放大器
有源滤波器
高速积分器
模数 (A/D) 转换器输入缓冲器
数模 (D/A) 转换器输出放大器
条形码扫描器
通信
