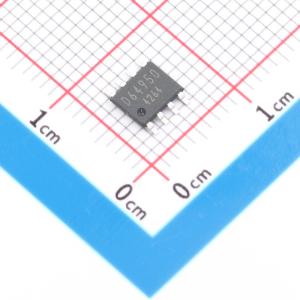

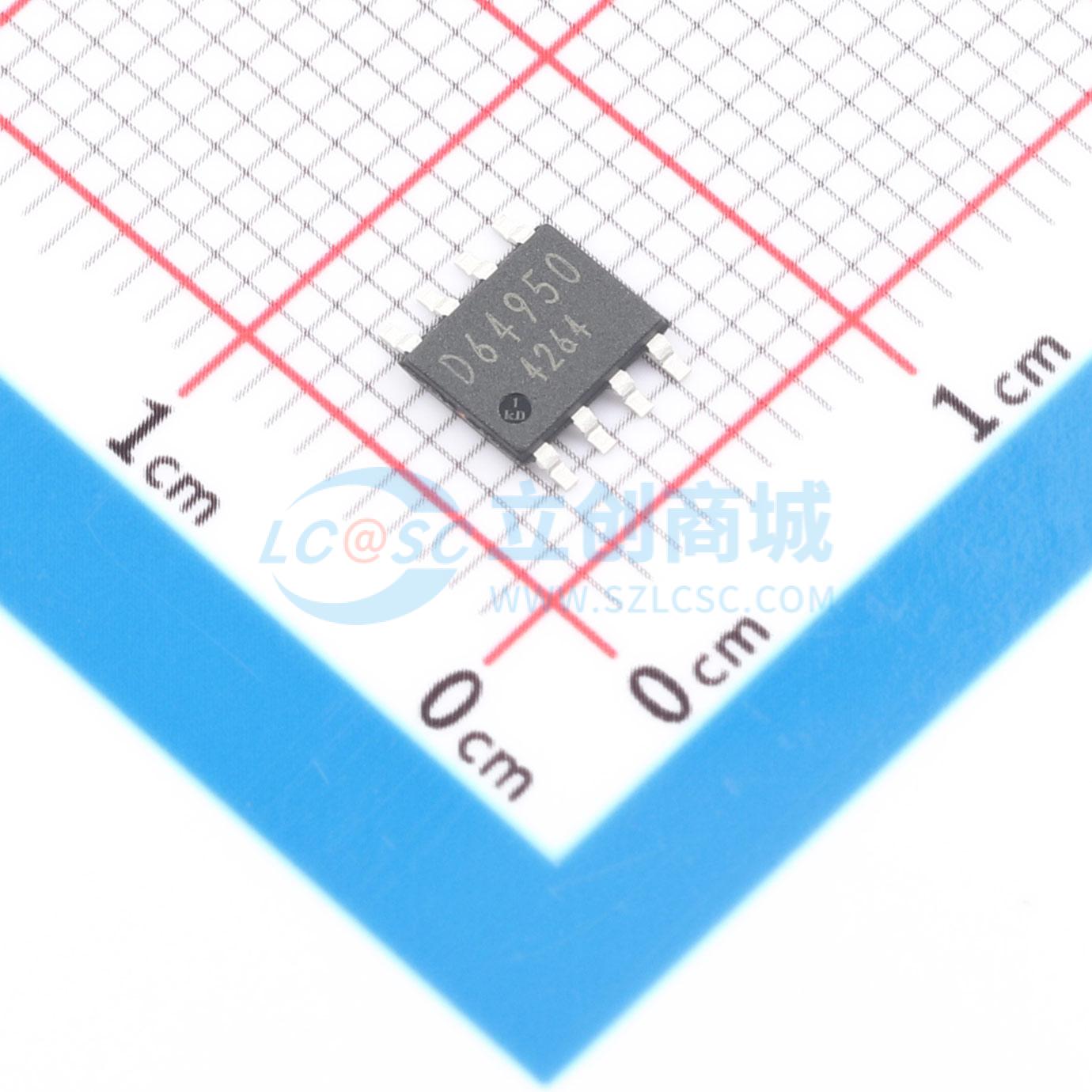

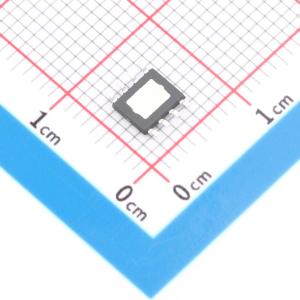

BD64950EFJ-E2
40V耐压直流有刷电机驱动器，具备限流功能和多种保护电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD64950EFJ-E2
- 商品编号
- C42022518
- 商品封装
- HTSOP-J8
- 包装方式
- 编带
- 商品毛重
- 0.603克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 单相 | |
| 集成FET | 是 | |
| 半桥数量 | 2 | |
| 输出电流 | 3.5A | |
| 峰值电流 | 6A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8V~40V | |
| 导通电阻 | 550mΩ | |
| 静态电流(Iq) | 0uA | |
| 接口类型 | PWM | |
| 工作温度 | -25℃~+85℃ | |
| 功能特性 | 交错导通保护 |
商品概述
BD64950EFJ是一款内置单通道H桥直流有刷电机驱动器。该驱动器可通过直接PWM控制或PWM恒流控制实现低功耗。此IC内置保护电路，有助于实现高可靠性。
商品特性
- 单电源输入（额定电压40 V）
- 额定输出电流：3.5 A
- 额定输出电流（峰值）：6.0 A
- 低导通电阻DMOS输出
- 正转、反转、制动、开路功能
- 直接PWM控制
- PWM恒流控制（电流限制功能）
- 内置尖峰噪声消除功能（无需外部噪声滤波器）
- 单直流有刷电机驱动器
- 内置逻辑输入下拉电阻
- 交叉导通防止电路
- 热关断电路（TSD）
- 过流保护电路（OCP）
- 欠压锁定电路（UVLO）
- 电源断开时防止故障（防幽灵电源功能）
- 超小型、超薄、高散热（外露金属型）封装
应用领域
机器人吸尘器、自动售货机、电动马桶、PPC、多功能打印机、激光打印机、喷墨打印机、照片打印机、传真机、迷你打印机等。
