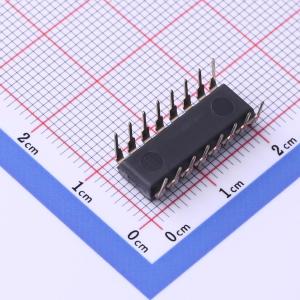

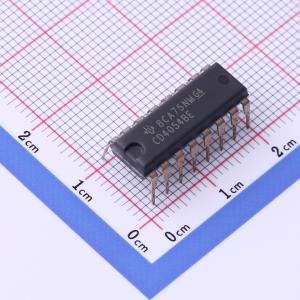

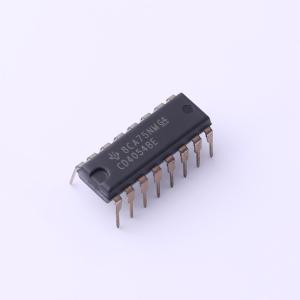

CD4054BE

CD4055B和CD4056B型是单数字BCD至7段译码器/驱动器电路，可在芯片上提供电平转换功能。此特性允许BCD输入信号摆幅（VDD至Vss）与7段输出信号摆幅（VDD至VEE）相同或不同。例如，BCD输入信号摆幅（VDD至VSS）可能小至0至 -3V，而输出显示驱动信号摆幅（VDD至VEE）可能大至0至 -15V。当VDD至VEE超过15V时，VDD至VSS应至少为4V（0至 -4V）。 7段输出由显示频率（DF）输入控制，该输入可使所选段输出为低电平、高电平或方波输出（用于液晶显示器）。当DF输入为低电平时，由BCD输入选择的输出段将为高电平。当DF输入为高电平时，由BCD输入选择的输出段将为低电平。当DF输入存在方波时，所选段将输出与DF输入反相180°的方波。未被选中的段将输出与输入同相的方波。液晶显示器的DF方波重复频率通常在30Hz（远高于闪烁频率）至200Hz（远低于液晶频率响应上限）范围内。CD4055B提供电平转换后的高幅值DF输出，这是驱动液晶显示器公共电极所必需的。CD4056B在BCD输入处提供选通锁存功能。CD4055B和CD4056B对所有输入组合进行译码，可显示0至9以及L、P、H、A、 - 和空白位置。 CD4054B提供与CD4055B和CD4056B类似的电平转换功能、独立选通锁存器以及4条信号线上的公共DF控制。CD4054B旨在为小数点、冒号、极性和类似显示线提供与CD4055B和CD4056B 7段译码器类型兼容的驱动信号。通过分别将相应的输入线和选通线连接到低电平和高电平，并向DFW施加方波，可从任何CD4054B输出线获得电平转换后的高幅值DF输出。CD4054B还可用于逻辑电平“上转换”或“下转换”。例如，输入信号摆幅（VDD至VSS）从 +5至0V可转换为输出信号摆幅（VDD至VEE）的 +5至 -5V。这三种类型的电平转换功能允许使用不同的输入和输出信号摆幅。输入从VSS的低电平摆幅到VDD的高电平，而输出从VEE的低电平摆幅到相同的VDD高电平。因此，输入和输出摆幅可在3至18V范围内相互独立选择。当不需要电平转换功能时，VSS可连接到VEE。

• 采用CMOS电路驱动液晶，实现超低功耗显示
• 为液晶显示器提供等效交流输出驱动，无需外部电容器
• 显示器两端电压倍增，例如VDD - VEE = 18V可使所选显示段获得有效的36V峰 - 峰驱动
• 为其他类型显示器提供低或高输出电平直流驱动
• 片上逻辑电平转换，适用于不同的输入和输出电平摆幅
• 对所有输入组合进行全译码：0 - 9、L、H、P、A、 - 和空白位置
• 选通锁存功能 - CD4054B系列和CD4056B系列
• 用于液晶公共线驱动信号的显示频率（DF）输出 - CD4055B系列（CD4054B系列也有：见前文）
• 在20V下测试静态电流
• 在整个封装温度范围内，18V时最大输入电流为1μA；18V和25℃时为100nA
• 噪声容限（在整个封装温度范围内）：VDD = 5V时为1V，VDD = 10V时为2V，VDD = 15V时为2.5V
• 5V、10V和15V参数额定值

• 通用显示器
• 计算器和仪表
• 挂钟和台钟
• 工业控制面板
• 便携式实验室仪器
• 面板仪表
• 汽车仪表盘显示器
• 电器控制面板
