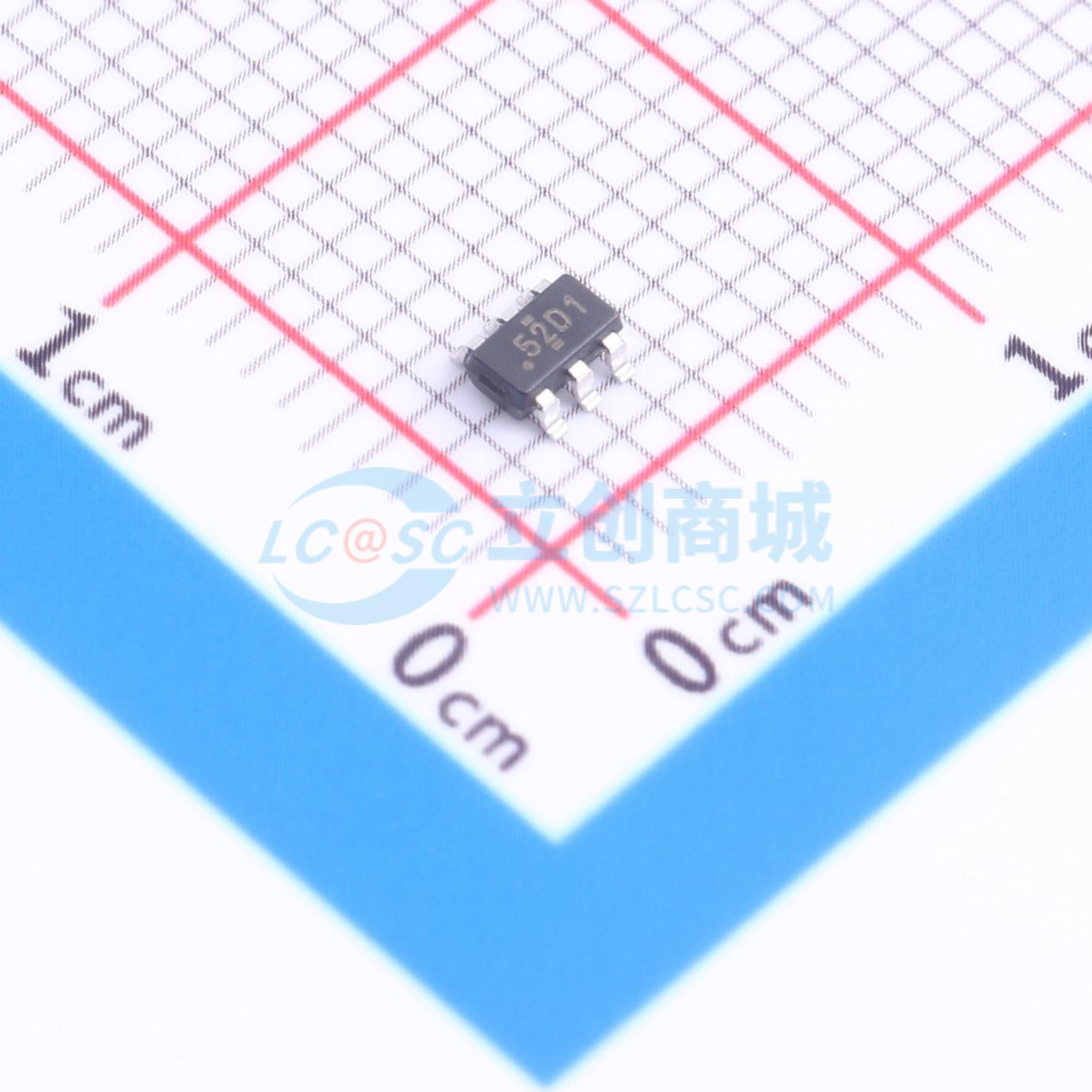

TMAG5273D1QDBVR

TMAG5273是一款适用于多种工业和个人电子应用的低功耗线性3D霍尔效应传感器。该器件集成了X、Y、Z轴三个独立的霍尔效应传感器。精密模拟信号链连同集成的12位ADC对测量得到的模拟磁场值进行数字化。I2C接口支持多种工作VCC范围，可与低电压微控制器实现无缝数据通信。该器件集成了温度传感器，可用于多种系统功能，例如热预算检查或给定磁场的温度补偿计算。TMAG5273可通过I2C接口进行配置，以启用任意组合的磁场轴和温度测量。此外，该器件可配置为多种电源选项（包括唤醒和睡眠模式），允许设计人员根据系统级需求优化系统功耗。多种传感器转换方案和I2C读取帧有助于优化吞吐量和精度。专用INT引脚可在低功耗唤醒和睡眠模式下作为系统中断，也可供微控制器用于触发新的传感器转换。集成角度计算引擎(CORDIC)可为轴上和离轴角度测量拓扑提供完整360°角度位置信息。角度计算使用用户选择的两个磁场轴进行。该器件具有磁增益和偏移校正功能，可减轻系统机械误差源的影响。TMAG5273提供四种不同的工厂编程I2C地址。该器件还支持通过修改用户可配置的I2C地址寄存器来使用额外的I2C地址。每个可订购器件可配置为选择两种磁场范围之一，以适配系统校准期间的磁铁强度和元件布局。该器件在-40℃至+125℃的宽环境温度范围内性能稳定。

• 包含可配置电源模式
• 可选择X、Y或Z轴的线性磁场范围:TMAG5273x1:±40mT、±80mT；TMAG5273x2:±133mT、±266mT
• 用户定义的磁场和温度阈值越限时可输出中断信号
• 典型灵敏度漂移为5%
• 集成带增益和偏移调整的角度CORDIC计算
• 单轴转换速率为20kSPS
• 可配置高达32倍平均以实现降噪
• 转换可通过I2C或专用INT引脚触发
• 优化的带循环冗余校验(CRC)的I2C接口
• I2C接口最大时钟速度为1MHz
• 特殊I2C帧读取可提高吞吐量
• 支持工厂编程且用户可配置I2C地址
• 集成多种磁铁类型的温度补偿
• 内置温度传感器
• 电源电压VCC范围为1.7V至3.6V
• 工作温度范围为-40℃至+125℃

• 电表
• 电子智能锁
• 智能恒温器
• 操纵杆和游戏控制器
• 无人机有效载荷控制
• 门窗传感器
• 磁接近传感器
• 移动机器人电机控制
• 电动自行车
